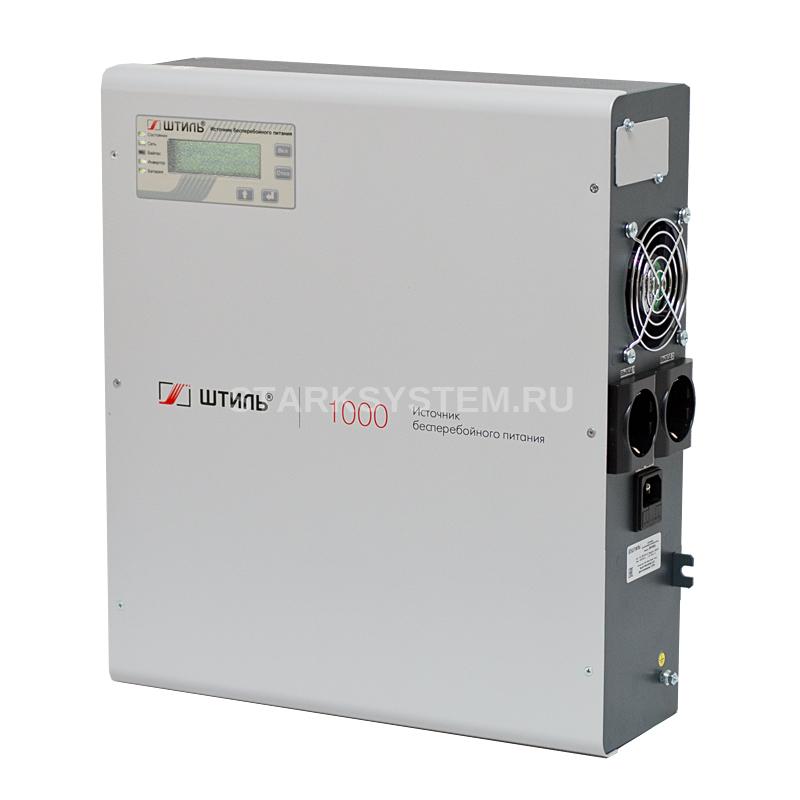

Описание Штиль SW1000L
Штиль SW1000L - Однофазный ИБП переменного напряжения, on-line, настенный с принудительным охлаждением, мощностью 1/0,9 (кВА/кВт).
Особенности модели:
Мощность: 1/0,9 (кВА/кВт)
Топология: on-line (двойного преобразования);
Исполнение: настенное (wall);
Аккумуляторные батареи: внешние;
Конфигурация: однофазный вход, однофазный выход;
Диапазон входного напряжения: 90-295 В;
Выходное напряжение: 220 В ± 2% (опционально 230 В, 240 В);
Интерфейсы: RS-232, USB, Ethernet, «сухие» контакты и др. (опционально);
Гарантия: 2 года;
Страна производитель: РФ.
Настенные ИБП «Штиль» серии SW-L
ИБП «Штиль» серии SW-L мощностью 500 и 1000 ВА представляют собой однофазные ИБП двойного преобразования (топология «on-line») настенного исполнения. Данные решения были разработаны специально для обеспечения непрерывного электроснабжения отопительного оборудования (газовых котлов, циркуляционных насосов и т. п.). Однако они также являются идеальным решением для обеспечения бесперебойного электропитания и другого ответственного оборудования в квартирах, коттеджах, загородных домах и офисах: систем водоснабжения и очистки воды, сетей охранной сигнализации и видеонаблюдения, аудио- и видеотехники, ПК, периферийного компьютерного оборудования и т. д.

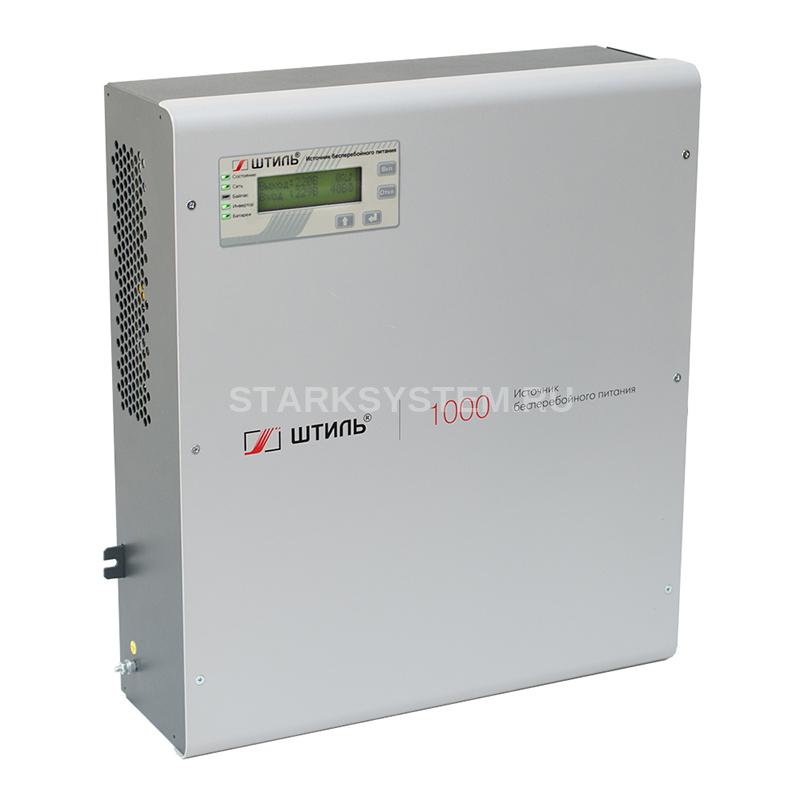

Конструктивное исполнение
ИБП «Штиль» серии SW-L имеют удобное настенное исполнение, оснащены панелью управления с ЖК-дисплеем и LED-индикаторами, системой естественного охлаждения в модели SW500L и принудительного вентиляторного охлаждения (с адаптивной скоростью вращения) в модели SW1000L, выходными EURO розетками, коммуникационными интерфейсами для организации мониторинга (опционально).
Схема построения и её основные преимущества
ИБП выполнены по современной технологии «on-line», принцип которой заключается в преобразовании переменного тока в постоянный и его последующей регенерации обратно в переменный. При таком режиме аккумуляторные батареи включены в работу постоянно, следовательно, переход нагрузки на питание от аккумуляторов происходит мгновенно, что недоступно для резервных и линейно-интерактивных ИБП, имеющих ненулевое время переключения.
Кроме того, благодаря такому принципу преобразования выходное напряжение не подвержено влиянию колебаний входного напряжения, что позволяет за счёт непрерывного регулирования поддерживать высокую точность стабилизации и идеальную синусоидальную форму выходного напряжения в широком диапазоне колебаний и скачков входного напряжения (90 – 295 В).
Автономная работа
Данные модели не содержат встроенных аккумуляторных батарей, но оснащены мощным встроенным зарядным устройством, рассчитанным на ток до 5 А, и поддерживают подключение внешних АБ для обеспечения долговременной автономной работы. Установка внешних АБ, в зависимости от требуемого времени автономной работы, возможна как в батарейных модулях, так и в батарейных стеллажах.
Высокая надежность
«on-line» топология (безразрывное переключение нагрузки на питание от АБ, идеальное синусоидальное выходное напряжение);
Широкий предельный диапазон входного напряжения без перехода ИБП в автономный режим - 90-295 В;
Коррекция входного коэффициента мощности;
Полное цифровое управление на основе высокопроизводительного цифрового сигнального процессора (DSP – Digital Signal Processor);
Защита от перегрузки, перегрева, короткого замыкания, повышенного и пониженного входного напряжения, электрических помех в сети электропитания, высоковольтных выбросов, колебаний частоты, переходных процессов при коммутации и нелинейных искажений;
Совместимость в работе с дизель генераторными установками (ДГУ);
Функциональность
Панель управления с ЖК-дисплеем и светодиодными индикаторами для контроля состояния и настройки ИБП без подключения к ПК;
Широкие возможности локального и удаленного мониторинга и управления ИБП (опционально):
- RS-232;
- USB;
- «сухие» контакты;
- Ethernet (поддержка протоколов SNMP/SMTP и др.);
- ПО для мониторинга.
Плавный пуск;
Повышенная эксплуатационная готовность
Возможность обеспечения требуемого времени автономной работы за счет подключения внешних АБ;
Полный набор функций контроля батарей (мониторинг состояния, тестирование ёмкости, защита от глубокого разряда, термокомпенсация заряда и контроль АБ по "средней" точке как дополнительные опции);
Автоматический перезапуск при восстановлении после аварий, включая КЗ, перегрев, перегрузку, а также глубокий разряд батарей (при повторном появлении сети);
Функция «холодного» старта, позволяющая запускать ИБП от АБ при отсутствии входной сети переменного тока
Самодиагностика при запуске устройства и во время работы;
Встроенный автоматический байпас;
Энергоэффективная работа
Выходной коэффициент мощности 0,9 гарантирует эффективное питание мощных нагрузок;
Входной коэффициент мощности равный 0,99 и малый коэффициент нелинейных искажений тока (до 2,5 % при линейной нагрузке) сокращают расходы на компенсацию реактивной мощности и фильтрацию в сети питания;
КПД до 95% при работе в режиме on-line (99% в режимах ECO и байпас) обеспечивает значительное энергосбережение;
Широкий предельный диапазон входного напряжения без перехода ИБП в автономный режим (при условии, что выходная мощность для нагрузки будет находиться в допустимых пределах) позволяет реже использовать энергию батарей, что продлевает срок их службы;
Поддержка режима работы ECO обеспечивает максимальную экономию энергии в условиях относительно качественного электропитания;
Интеллектуальная работа вентилятора обеспечивает регулировку скорости вращения вентилятора в зависимости от уровня нагрузки, что позволяет существенно увеличить срок службы вентиляторов, а также уменьшить уровень шума.
Функциональная схема работы

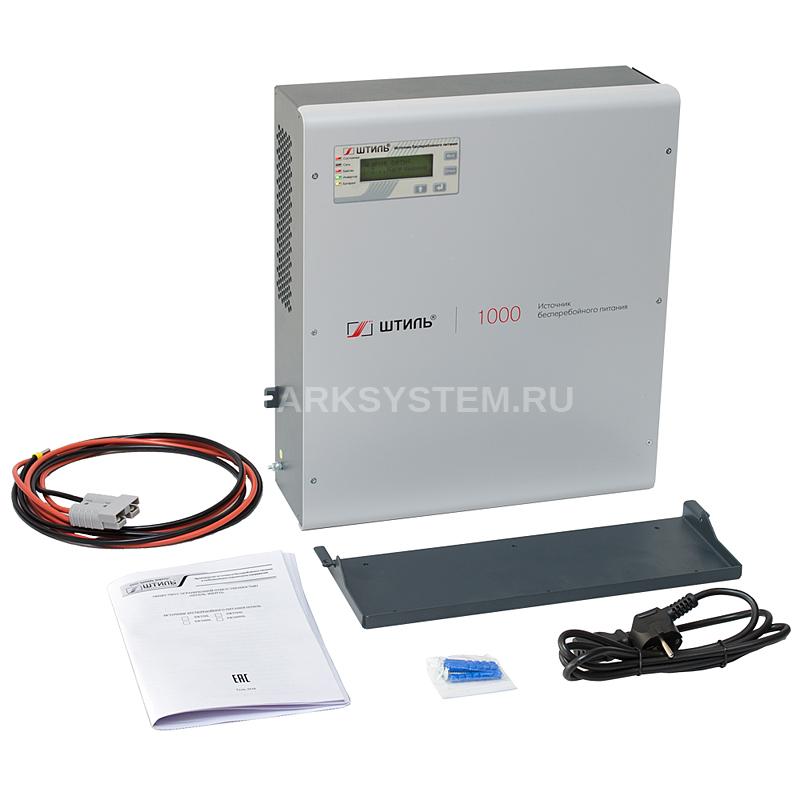

Комплектация:
- ИБП переменного тока - 1 шт.
- Батарейный кабель TD50A-T-2-2x6 - 1 шт.
- Шнур сетевой с вилкой типа Schuko - C13-1,5-3x0,75 - 1 шт.
- Кронштейн с комплектом крепежных метизов для установки изделия на стену - 1 шт.
- Руководство по эксплуатации - 1 шт.
Технические характеристики Штиль SW1000L
- Выходная мощность, кВА/кВт: 1/0,9
- Топология: on-line (с двойным преобразованием)
- Исполнение: наcтенное (wall)
- Тип ключей: IGBT-транзисторы
Входные характеристики
- Тип входной сети: однофазная трехпроводная (L, N, PE)
- Номинальное входное напряжение, В: 220
- Диапазон входного напряжения, В: 175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50%
- Предельный диапазон входного напряжения, В: 90-295
- Диапазон входного напряжения для ECO режима, В: настраивается пользователем в диапазоне ±25% с шагом 5%, по умолчанию - ±20%
- Диапазон входного напряжения в режиме байпас, В: настраивается пользователем в диапазоне ±25% с шагом 5%, по умолчанию - ±20%
- Номинальная входная частота, Гц: 50
- Диапазон входной частоты, Гц: 45-55 (50±10%)
- Входной коэффициент мощности: 0,99
- Плавный пуск: да
Выходные характеристики
- Форма выходного сигнала: чистая синусоида
- Выходной коэффициент мощности: 0,9
- Номинальное выходное напряжение, В: 220/230/240 (по умолчанию - 220)
- Точность поддержания выходного напряжения: ±2%
- Номинальная выходная частота, Гц: 50
- Точность поддержания выходной частоты, Гц: 49,9-50,1 (50±0,2%)
- Коэффициент нелинейных искажений, %: < 2,5% при линейной нагрузке, <4% при нелинейной нагрузке
- Крест-фактор: 3:1
- Перегрузочная способность при работе в режиме on-line (уровень нагрузки - в процентах от номинального значения) : 105-130% - в течение 60 с; 130-150% - в течение 1 с; более 150% - 0,2 сек с последующим переключением на байпас
- КПД при работе в режиме on-line, %: 95
- КПД при работе в режиме байпас ( или в режиме ECO), %: 99
- КПД при работе в автономном режиме (питание от АБ), %: 86
- Время переключения в автономный режим из режима on-line, мс: 0

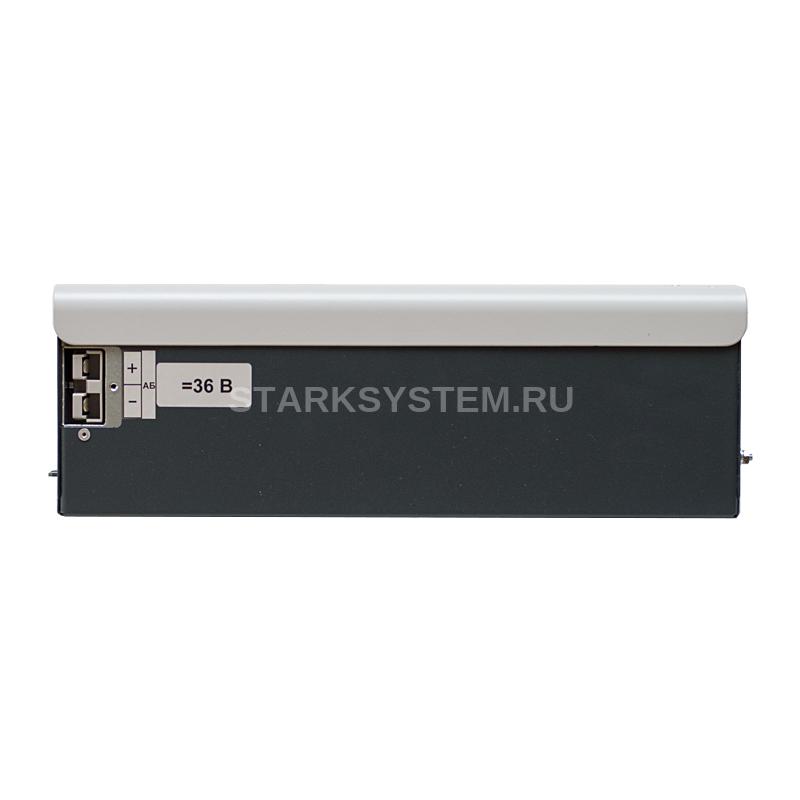

Внешние АБ
- Тип АБ: герметичные, необслуживаемые, свинцово-кислотные
- Номинальное напряжение АБ, В: 24:
- Номинальный ток заряда встроенного ЗУ, А: 5
- Холодный старт (запуск в автономном режиме во время отключения электроэнергии): да
- Функционал управления АБ: тест ёмкости, защита от глубокого разряда (LVD), термокомпенсация заряда (опция), контроль АБ по "средней" точке (опция)
- Срок службы, лет: до 7 (в зависимости от условий эксплуатации)

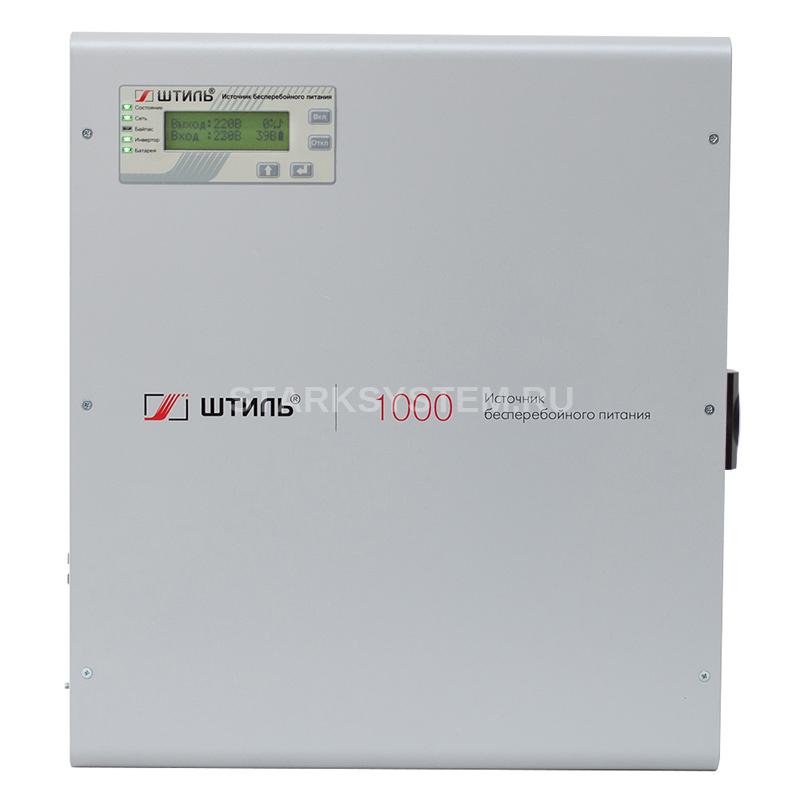

Панель управления и интерфейсы
- ЖК-дисплей со светодиодной индикацией: отображение рабочего состояния системы и основных параметров, настройка ИБП, 4 кнопки управления, индикаторы: состояние, сеть, байпас, инвертор, батареи
- RS-232: протокол Megatec (опция, необходима установка платы расширения интерфейсов RS-232/Dry Contacts)
- USB порт: протокол Штиль (опция, необходима установка платы расширения интерфейсов IC- SNMP/WEB)
- Непрограммируемые "сухие" контакты: 3 шт., настроены как нормально закрытые на следующие аварии: общая авария, работа в режиме "байпас", работа от АКБ/отсутствие АКБ (опция, необходима установка платы расширения интерфейсов RS-232/Dry Contacts)
- Программируемые "сухие" контакты: опция, необходима установка платы расширения интерфейсов IC- SNMP/WEB
- Ethernet: протоколы SNMP/Штиль (опция, необходима установка платы расширения интерфейсов IC- SNMP/WEB)

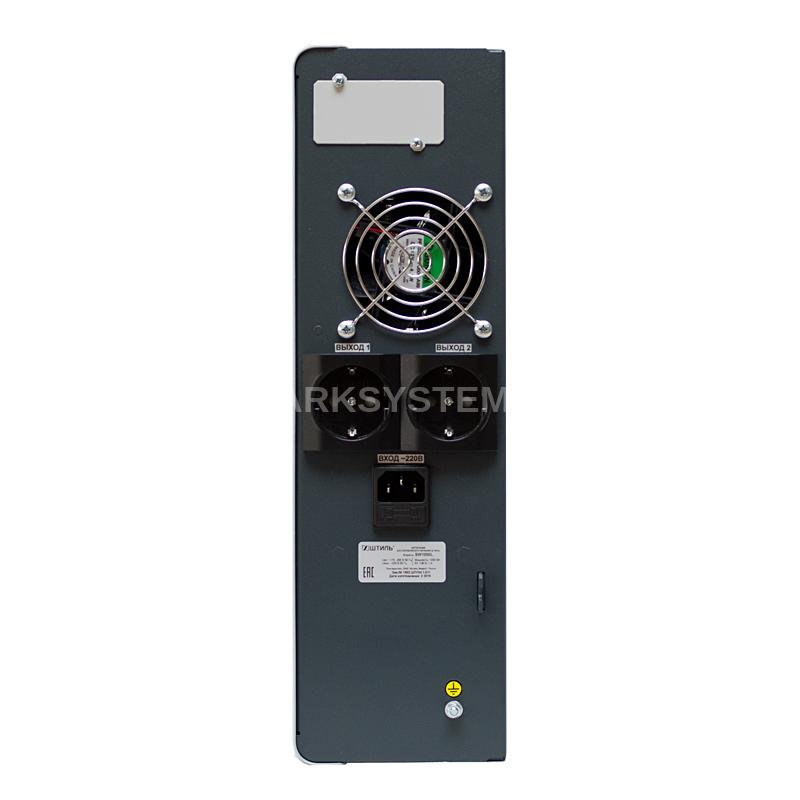

Подключение
- Входная сеть: Вилка Schuko
- Нагрузка (выходные разъёмы): EURO F-type с заземлением (2 шт.)
Надежность и эксплуатационные характеристики
- Диапазон рабочей температуры, 0С: от +5 до +40
- Диапазон температуры хранения,0С: от -60 до +50
- Тип охлаждения: принудительное (встроенный вентилятор с регулировкой скорости вращения)
- Относительная влажность, %: от 0 до 95 (без конденсата)
- Степень защиты от пыли и влаги: IP20
- Срок службы, лет: 10
- Наработка на отказ, ч: ≥70000
- Гарантия, мес: 24
Механические характеристики
- Габариты (ВхШхГ), мм: 379х357х116
- Масса, кг: 7
