Описание СКАТ Teplocom TSF-220/16A (919)

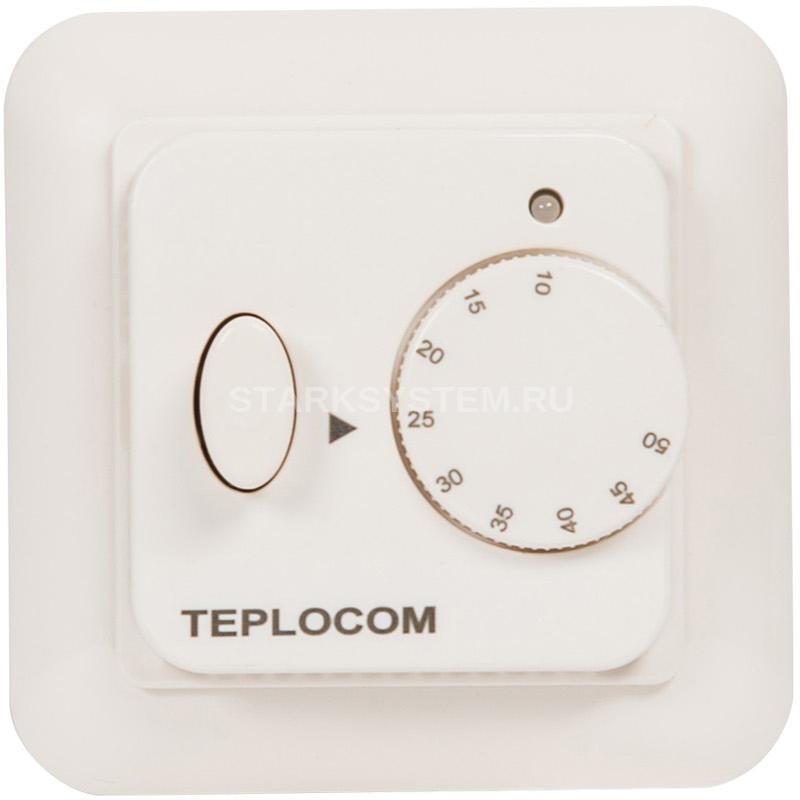

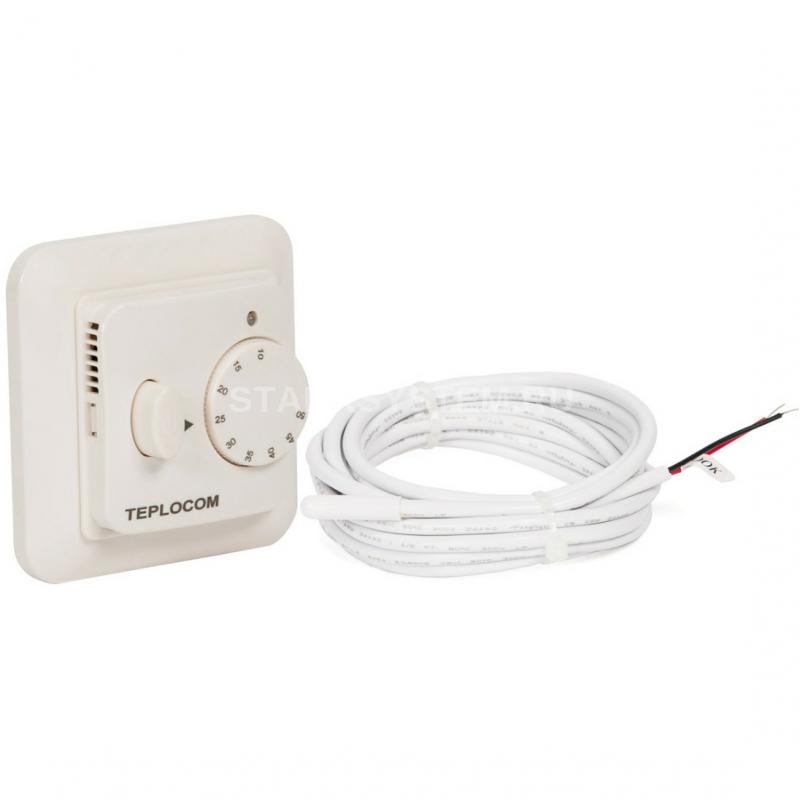

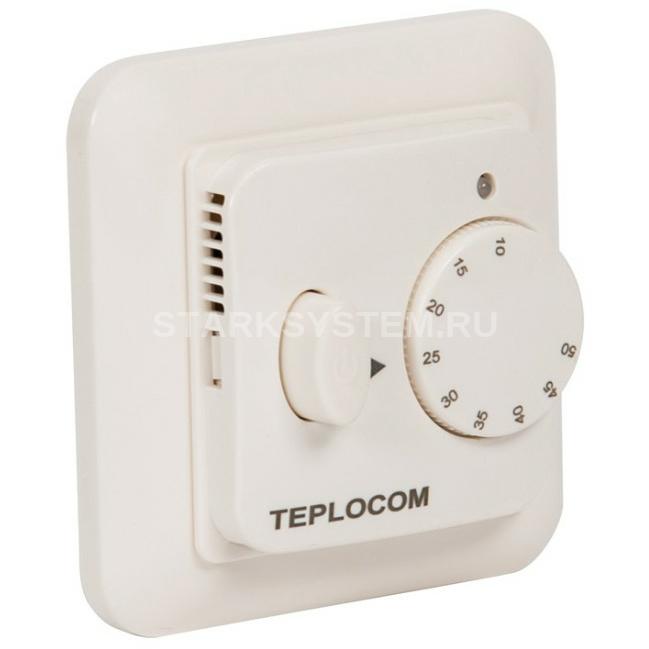

СКАТ Teplocom TSF-220/16A - представляет собой прибор, устанавливаемый в обыкновенную внутреннюю электромонтажную коробку рядом с любой удобной розеткой. Высота установки от 50 см. Если в доме есть дети - учитывайте это, однако имейте ввиду, что длина питающего провода от термоматов TEPLOCOM МНД, и провода термодатчика составляет 2 метра. На лицевой панели TEPLOCOM TSF-220/16A есть градуированный диск управления (ручка) и сигнальный светодиод красного цвета, включающийся при подаче напряжения на теплые полы и мигающий, в случае аварии термодатчика. Существующая мощность подключаемой нагрузки составляет 16А, что позволяет подключать любые комплекты теплых полов из линейки TEPLOCOM МНД. Схема подключения изделия Подготовка к установке Перед установкой изделия и термодатчика необходимо выполнить следующие работы:

подготовить отверстие в стене для установки монтажной коробки;

подготовить в стене канал для подводящих проводов питания (от ближайшей розетки до места установки изделия);

подготовить в стене канал для укладки силового шнура нагревательных элементов и трубки для термодатчика;

так как диаметр трубки для термодатчика (как правило, идёт в комплекте с нагревательным элементом) больше, чем толщина нагревательных элементов, необходимо сделать в полу канал (штробу) глубиной 20 мм для укладки трубки. Монтаж После выполнения подготовительных работ произвести монтаж в следующей последовательности:

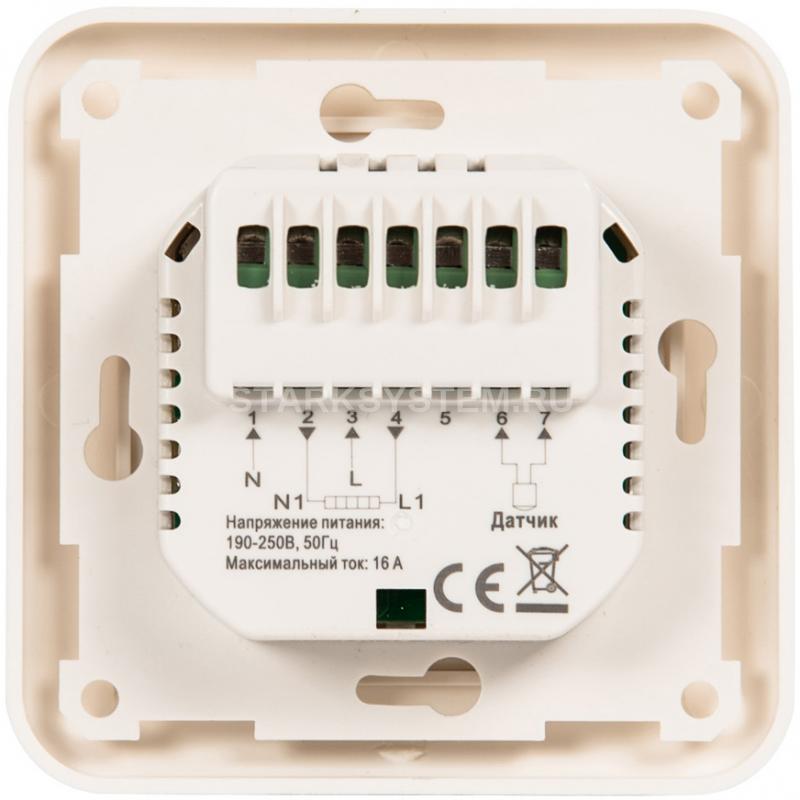

подключить нагрузку к контактам 2 и 4, соблюдая фазировку;

подключить датчик температуры к контактам 6 и 7;

подключить провода, подводящие сетевое напряжение, к контактам 1 и 3, соблюдая фазировку (во время монтажа провода должны быть обесточены). Установка термодатчика Термодатчик устанавливается в пластмассовой трубке диаметром 12…16 мм. Трубку для термодатчика с одного конца необходимо плотно закрыть для предотвращения попадания внутрь посторонних предметов. Второй конец трубки должен заканчиваться у изделия. Закрытый конец трубки с термодатчиком устанавливается между линиями кабеля нагревательного элемента на равном расстоянии, на одном уровне с ними или немного выше. Трубку для термодатчика следует надежно прикрепить к полу и к стене. Особенности. TEPLOCOM TSF-220/16A обеспечивает:

экономию электроэнергии при использовании теплых полов

коммутацию нагрузки с током потребления до 16 А

удобную регулировку температуры пола

поддержание заданной температуры пола

возможность включения и отключения электропитания

световую индикацию состояния работы.

Технические характеристики СКАТ Teplocom TSF-220/16A (919)

Напряжение питающей сети 220 В, частотой 50±1 Гц с пределами изменения, В: 190…250
Ток нагрузки, A, не более: 16*
Точность измерения температуры, °С: ±1
Диапазон регулирования температуры, °С: +10…+50
Сечение провода, зажимаемого в клеммах колодок, мм2: 2,5
Габаритные размеры ШхГхВ, мм, не более: без упаковки: 81,5х81,5х61 в упаковке: 135х100х57
Масса, НЕТТО (БРУТТО), г (не более): 94 (206)
Степень защиты оболочкой по ГОСТ 14254-2015: IP20
Гарантия: 1,5 года
