TWT-5EUTP50

Описание TWT-5EUTP50

Кабель TWT UTP, 50 пар, Кат.5e, PVC, 305 метров на катушке

Артикул: TWT-5EUTP50

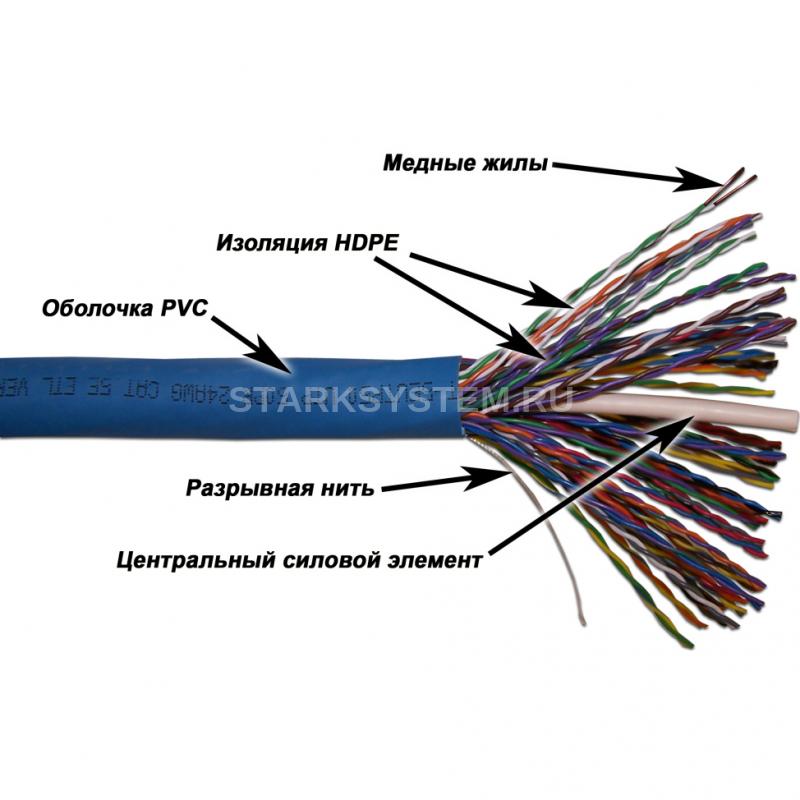

Кабель состоит из 50-ти  пар одножильных медных проводников. Диаметр проводника 24AWG.

Отвечает требованиям категории 5е.

Каждый проводник заключен в изоляцию HDPE (полиэтилен высокой плотности).

Два проводника, скрученных со специально подобранным шагом, составляют одну витую пару. Витые пары собраны вокруг центрального силового элемента, обернуты в полиэтиленовую пленку и заключены в общую оболочку из ПВХ (PVC).

Для облегчения разделки кабеля под оболочкой имеется разрывная нить.

Кабель поставляется на катушках по 305 метров. Под заказ возможна поставка другими строительными длинами.

Технические характеристики TWT-5EUTP50

Физические характеристики кабеля:

Характеристика	Значение
Цвет оболочки	Синий
Материал оболочки	PVC (полихлорвинилхлорид)
Материал изоляции	HDPE (полиэтилен высокой плотности)
Диаметр медной жилы	24 AWG
Тип проводника	Solid (сплошной)
Толщина изоляции	0,24 мм
Диаметр кабеля	15,8 мм
Уровень пожаробезопасности	CM (кабель общего назначения)
NVP	66%
Частотный диапазон	1-100 МГц
Рабочий диапазон температур	От -40oС до +75oС
Количество метров в катушке	305 м
Сертификация лабораториями	UL
Соответствует требованиям стандартов TIA/EIA 568-A cat. 5; ISO/IEC 11801; EN 50173
Поддержка следующих приложений: Речь Т1 10BASE-T, 100BASE-T Token Ring 4/16 Мб/с АТМ 155 Мб/с, TP-PMD 100 Мб/c 100VG-AnyLAN 100 Мбит/с CDDI
Цветовая кодировка:
Пара 1 Белый — Синий	Пара 26 Белый/Коричневый — Синий
Пара 2 Белый — Оранжевый	Пара 27 Белый/Коричневый — Оранжевый
Пара 3 Белый — Зеленый	Пара 28 Белый/Коричневый — Зеленый
Пара 4 Белый — Коричневый	Пара 29 Белый/Коричневый — Коричневый
Пара 5 Белый — Серый	Пара 30 Белый/Коричневый — Серый
Пара 6 Красный — Синий	Пара 31 Красный/Серый — Синий
Пара 7 Красный — Оранжевый	Пара 32 Красный/Серый — Оранжевый
Пара 8 Красный — Зеленый	Пара 33 Красный/Серый — Зеленый
Пара 9 Красный — Коричневый	Пара 34 Красный/Серый — Коричневый
Пара 10 Красный — Серый	Пара 35 Красный/Серый — Серый
Пара 11 Черный — Синий	Пара 36 Черный/Оранжевый — Синий
Пара 12 Черный — Оранжевый	Пара 37 Черный/Оранжевый — Оранжевый
Пара 13 Черный — Зеленый	Пара 38 Черный/Оранжевый — Зеленый
Пара 14 Черный — Коричневый	Пара 39 Черный/Оранжевый — Коричневый
Пара 15 Черный — Серый	Пара 40 Черный/Оранжевый — Серый
Пара 16 Желтый — Синий	Пара 41 Желтый/Синий — Синий
Пара 17 Желтый — Оранжевый	Пара 42 Желтый/Синий — Оранжевый
Пара 18 Желтый — Зеленый	Пара 43 Желтый/Синий — Зеленый
Пара 19 Желтый — Коричневый	Пара 44 Желтый/Синий — Коричневый
Пара 20 Желтый — Серый	Пара 45 Желтый/Синий — Серый
Пара 21 Фиолетовый — Синий	Пара 46 Фиолетовый/Зеленый — Синий
Пара 22 Фиолетовый — Оранжевый	Пара 47 Фиолетовый/Зеленый — Оранжевый
Пара 23 Фиолетовый — Зеленый	Пара 48 Фиолетовый/Зеленый — Зеленый
Пара 24 Фиолетовый — Коричневый	Пара 49 Фиолетовый/Зеленый — Коричневый
Пара 25 Фиолетовый — Серый	Пара 50 Фиолетовый/Зеленый — Серый

Обращаем ваше внимание на цветовую раскладку пар с 26-ой по 50-ую!

Электрические характеристики кабеля:
