VIZIT VEM-701

Описание VIZIT VEM-701

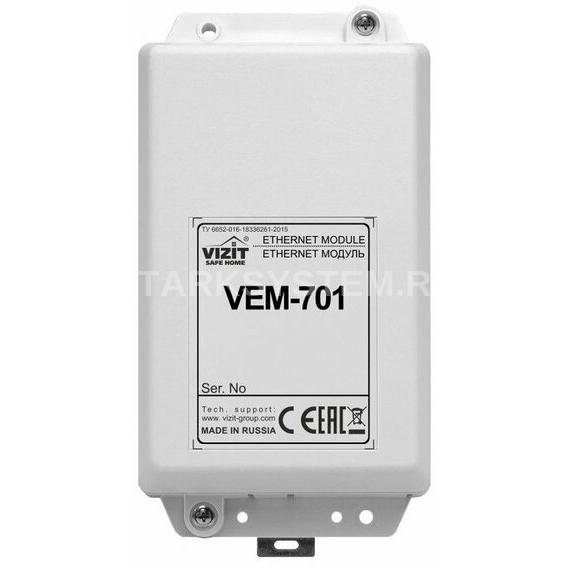

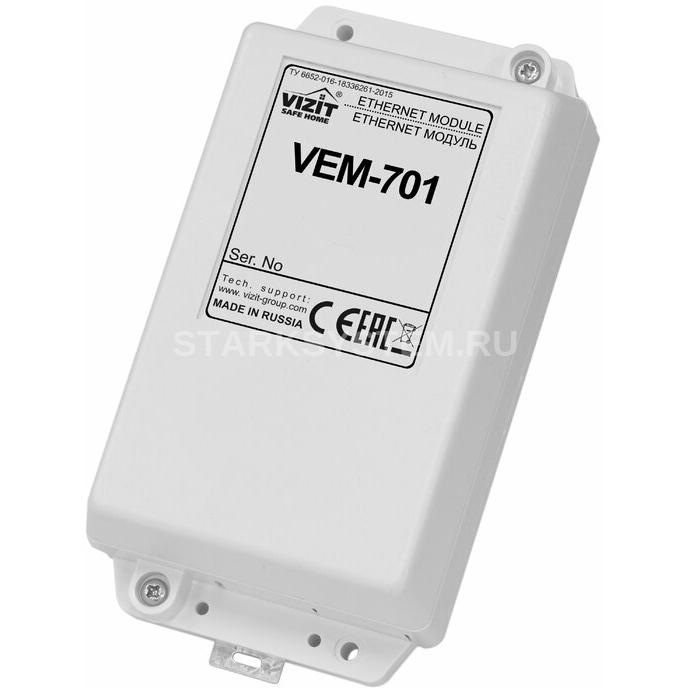

Ethernet модуль VEM-701

VIZIT Ethernet Модуль  предназначен для использования  совместно с блоками управления БУД-485М,(-485Р), КТМ685(685Р, 608Р), блоками вызова серии 700, блоками коммутации БК-502.

Функционал модуля VEM-701 включает в себя:

• удаленное администрирование осуществляется с автоматизированного рабочего места (АРМ) с использованием ПО "VIZIT-Commander" для VIZIT-АСУУД, ПО "Клиент ОСВ" для VIZIT-Cloud и включает следующие функции:
  • - изменено формирование RTSP запроса для IP-камеры. Добавлена возможность формирования индивидуального RTSP запроса;
  • - изменен web-интерфейс.
  • - по сравнению с прошивкой V403,  в прошивке 2_V10x изменён бутлоадер (загрузчик). Поэтому, VEMы с прошивкой V403 и более ранними не могут быть обновлены прошивкой 2_V10x непосредственно на объекте. Обновление прошивки в этом случае возможно только в заводских условиях. По вопросу обновления прошивки обращаться в сервисный центр Компании.
• дублирование вызова с домофона на смартфон абонента при работе в составе систем "VIZIT-АСУУД", "VIZIT-Cloud" (без ч/б слайдов).
• возможность удаленного обновления программного обеспечения перечисленных выше блоков с помощью ПО "VEM-Update".

Параметры:

• сетевой интерфейс 10/100BASE-TX;

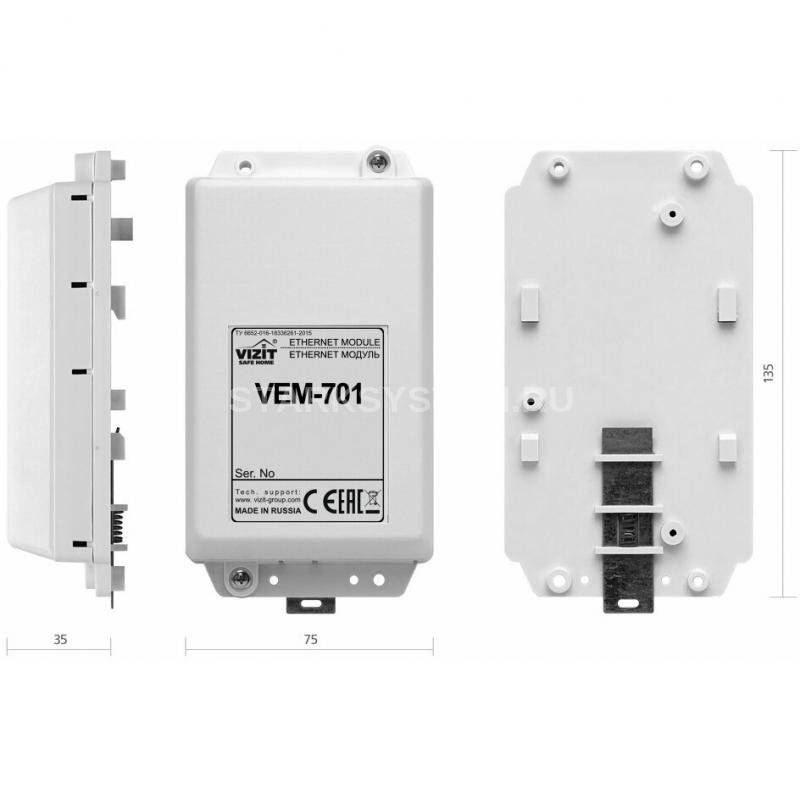

• габаритные размеры (Ш)х(В)х(Г), мм, -  75х135х35;
• диапазон рабочих температур  – от +1°C до +40°C.

Внимание! Вышло новое поколение прошивки для VEM-701 - версия 2V105. Добавлен и оптимизирован следущий функционал:

• в интерфейсе VEMа добавлена возможность настройки подключения к 4-м IP-камерам из состава каждого из подключённых к VEMу комплектов БУД/БВД;
• изменено формирование портов IP-камер c автоматического на ручное. Изменен web-интерфейс;
• изменено формирование RTSP запроса для IP-камеры. Добавлена возможность формирования индивидуального RTSP запроса;
• изменен web-интерфейс.
• по сравнению с прошивкой V403, в прошивке 2_V10x изменён бутлоадер (загрузчик). Поэтому, VEMы с прошивкой V403 и более ранними не могут быть обновлены прошивкой 2_V10x непосредственно на объекте. Обновление прошивки в этом случае возможно только в заводских условиях.



Схема соединений модуля с одним блоком управления

Примечания.

1. Перемычки RT в модуле и блоке управления должны быть установлены в положение ON. 2. Схемы соединений блока управления с различными моделями блоков вызова, блоками коммутации

замками и кнопками для выхода приведены в Инструкции по эксплуатации блока управления.

Схема соединений нескольких блоков управления с модулем

Примечания.

1. Модуль и блоки управления соединяются последовательно в линии интерфейса RS-485. 2. Допускается подключение к линии интерфейса RS-485 до 32 блоков управления. 3. Перемычки RT должны быть установлены в положение ON в крайних в линии интерфейса RS-485 устройствах. В промежуточных устройствах перемычка RT должна быть в положении OFF. 4. Каждому блоку управления, подключённому к модулю, должен быть присвоен уникальный адрес в диапазоне от 1 до 254 для обращения к нему АРМ. Значение заводской установки блока управления - 1. 5. Схемы соединений блока управления с различными моделями блоков вызова, блоками коммутации, замками и кнопками для выхода приведены в Инструкции по эксплуатации блока управления.

Технические характеристики VIZIT VEM-701

• Диапазон напряжения питания, В: 12…18
• Максимальный потребляемый ток при напряжении питания 12 В, мА, не более: 150
• Сетевой интерфейс: 10/100BASE-TX
• Габаритные размеры, мм, не более:
  • - ширина 75
  • - высота 135
  • - глубина 35
• Масса, кг, не более: 0,2

Условия эксплуатации:

• Температура воздуха – от +1°C до +40°C
• Относительная влажность – до 93% при 25°C
