Оникс Тромбон СОРС-ЛБС(исполнение С)

Код товара: 1457198
Розн. цена: 111 659 руб
Ваша цена: 111 659 руб
Заказ в 1 клик

Оборудование
адаптировано для
Российских условий
Гарантия до 10 лет
на все товары
Быстрая бесплатная
доставка по России
Описание

Описание Оникс Тромбон СОРС-ЛБС(исполнение С)

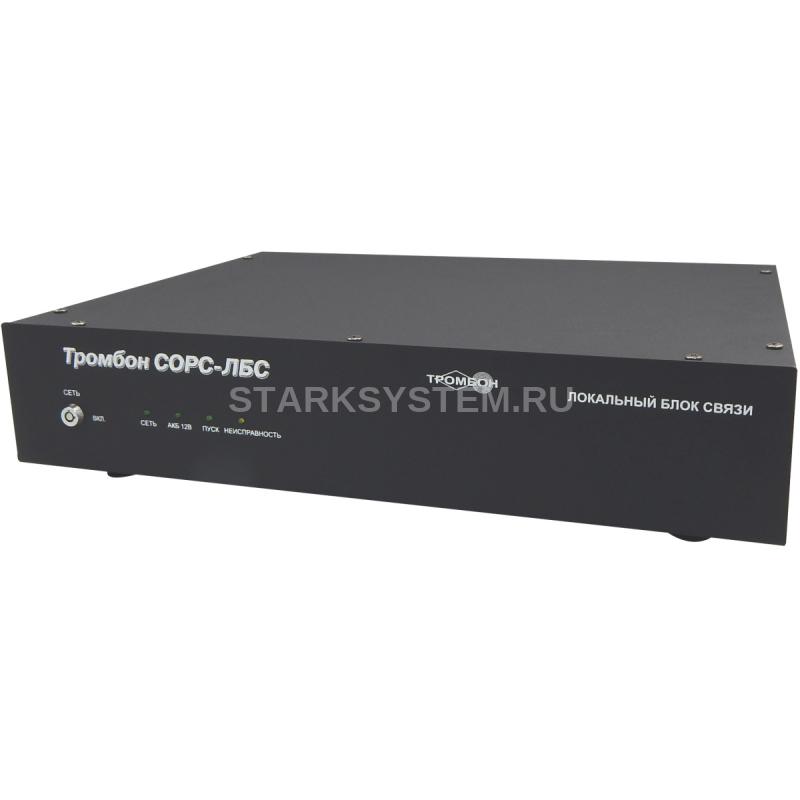

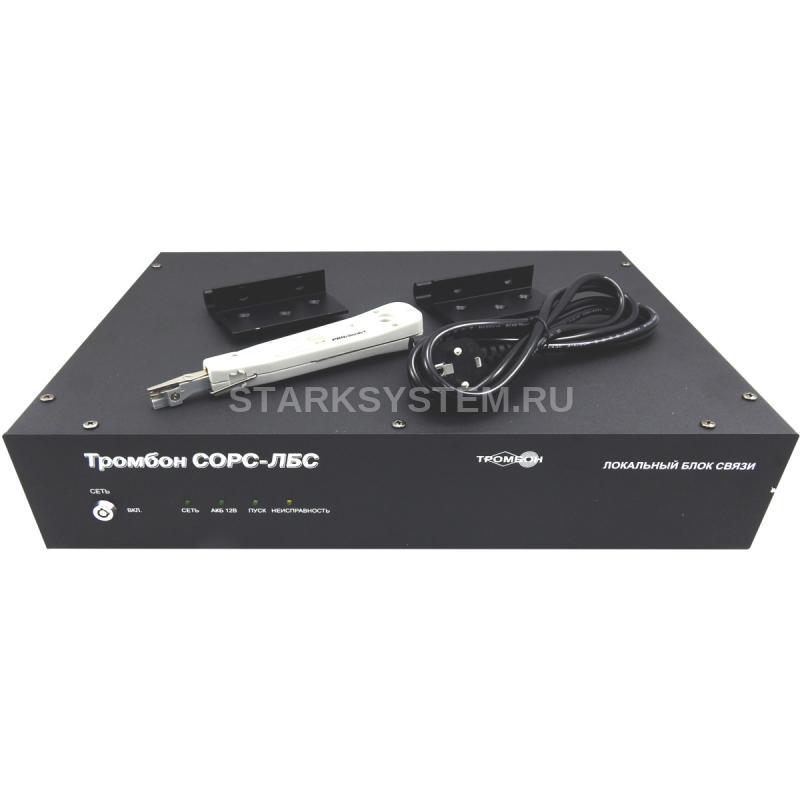

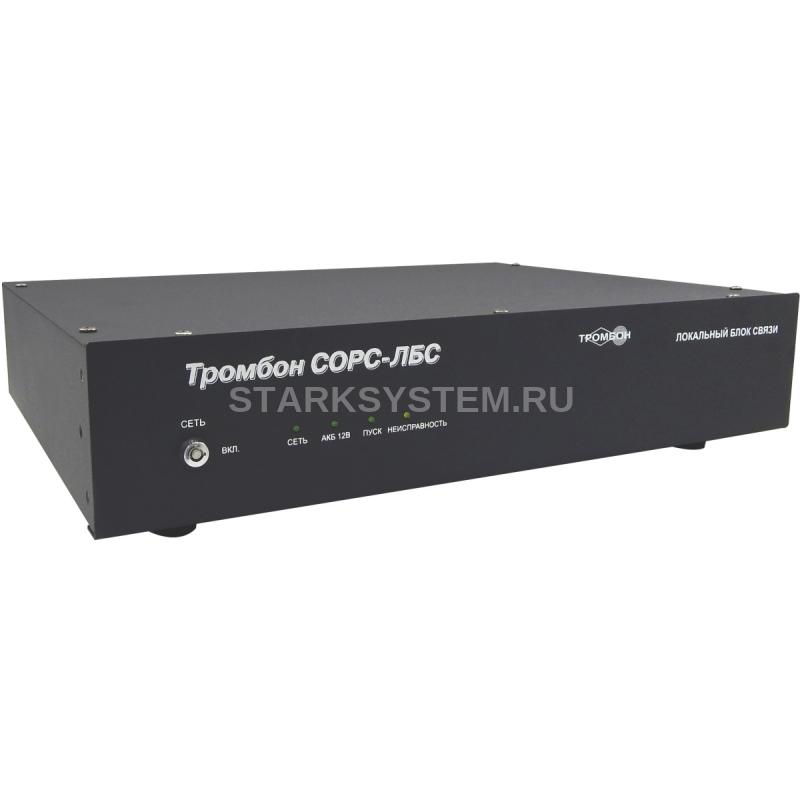

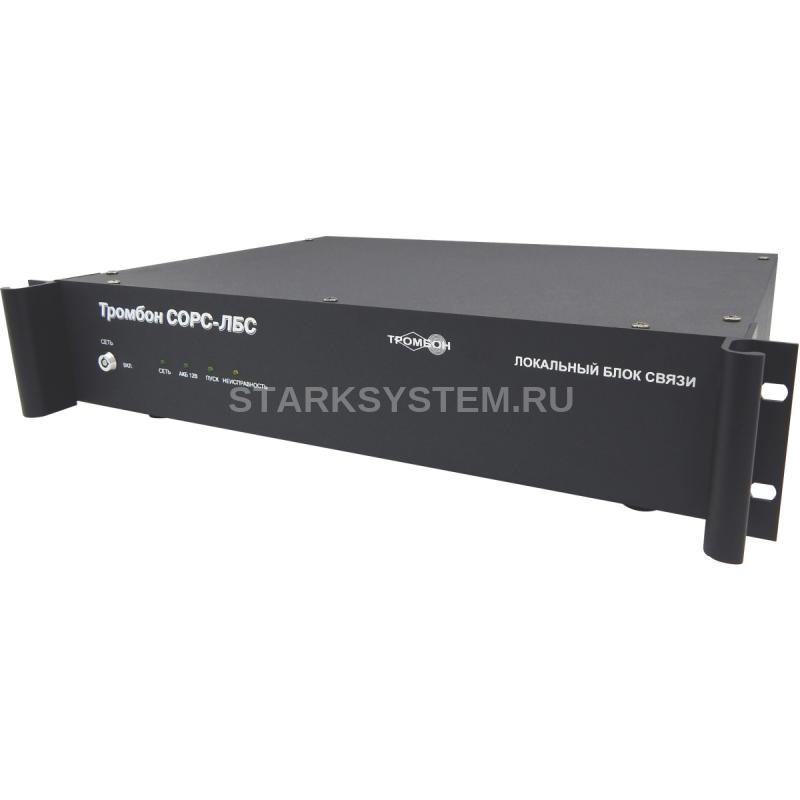

Тромбон СОРС-ЛБС исп.С

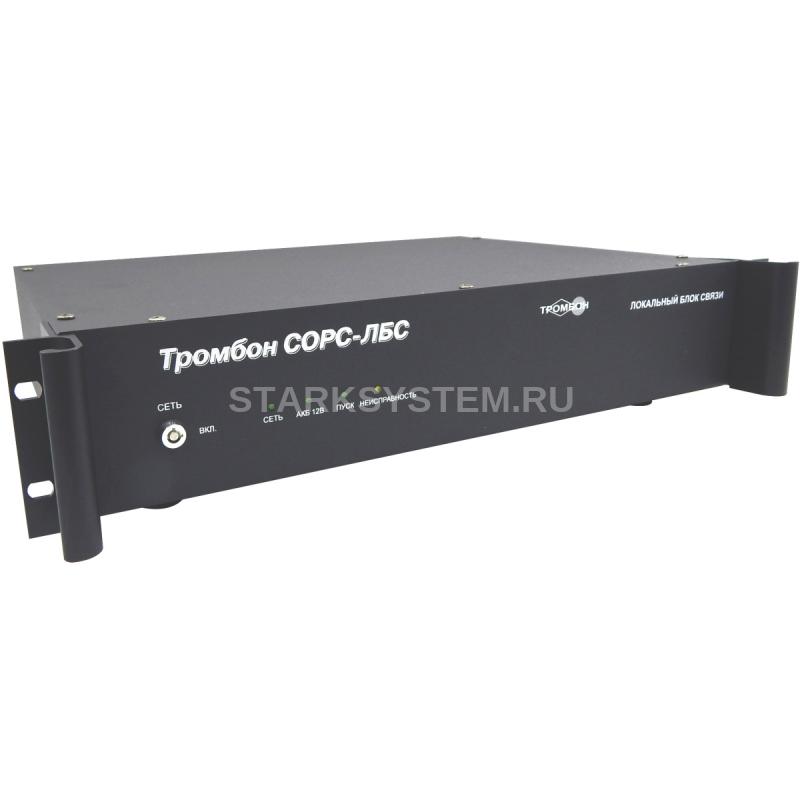

Локальный блок связи «Тромбон СОРС-ЛБС» исполнение С, (стоечное исполнение)  предназначен для обеспечения питанием и коммуникационной связью всех подключенных к нему компонентов системы.  Тип корпуса - стоечный, стальной с порошковой окраской, количество ЛБС в 1 системе  до 16 шт., выходное напряжение для питания других компонентов системы  36 В, питание основное 220 В, питание резервное, АКБ  12В 7А*ч 1 или 2 штуки параллельно,  габаритные размеры, не более 320х145х39 мм, вес, не более 5 кг

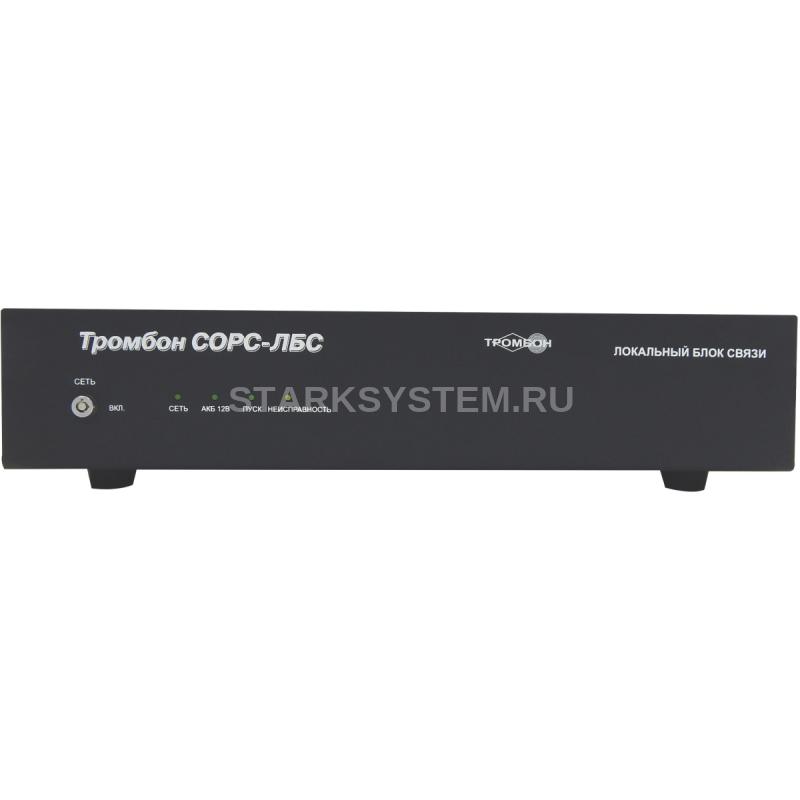

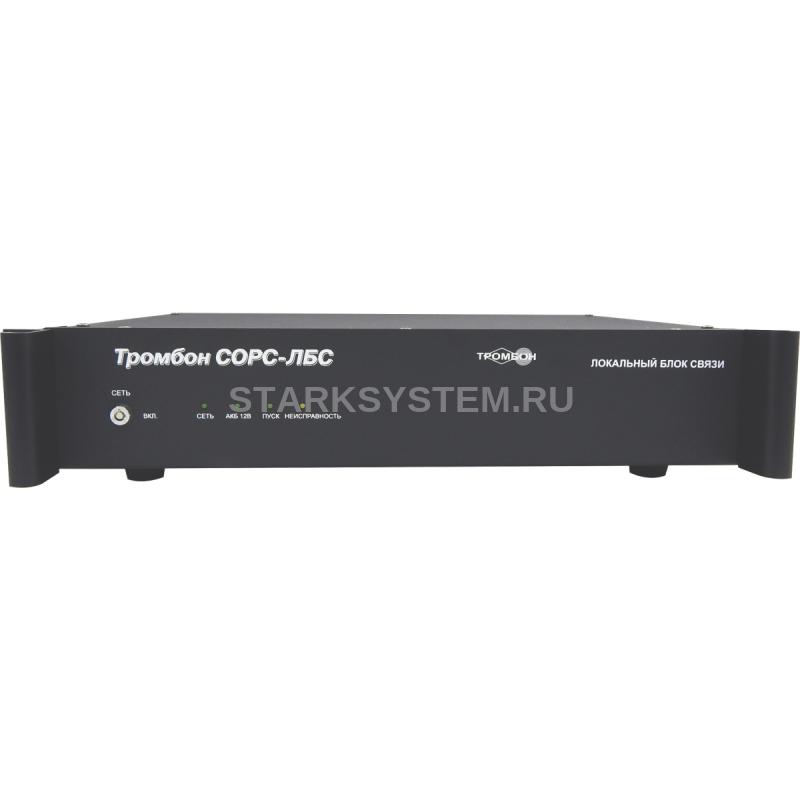

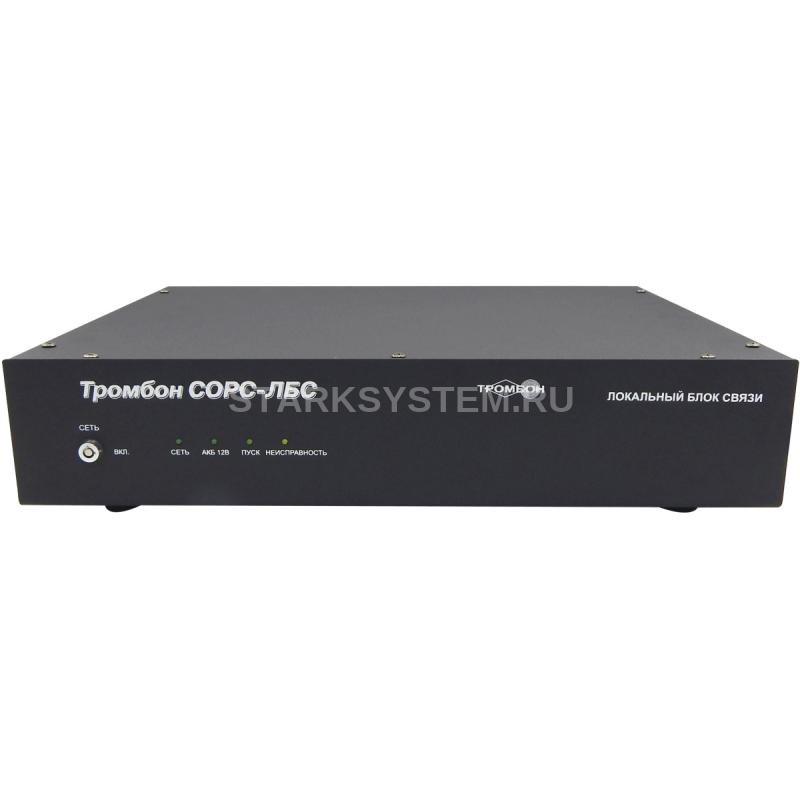

Вид на переднюю панель ЛБС.

  1. Лицевая панель корпуса Блока;
  2. Выключатель питания ЛБС;
  3. Индикатор «СЕТЬ». При наличии основного напряжения питания 230В горит зеленым цветом;
  4. Индикатор «АКБ 12В» - индикатор наличия и исправности аккумуляторных батарей. При подключенных и исправных аккумуляторах горит зеленым цветом. Внимание! Батареи в комплект поставки ЛБС не входят и приобретаются отдельно.
  5. Индикатор «Связь» - мигает при наличии связи в исправной, запрограммированной и запущенной системе (в первой версии Блока индикатор имел обозначение «Пуск» с той же логикой работы);
  6. Индикатор «Неисправность» зажигается желтым цветом при отсутствии свези с пультом диспетчера, АВУ или другими ЛБС, отсутствии напряжения питания 230 В или при неисправности аккумуляторных батарей.

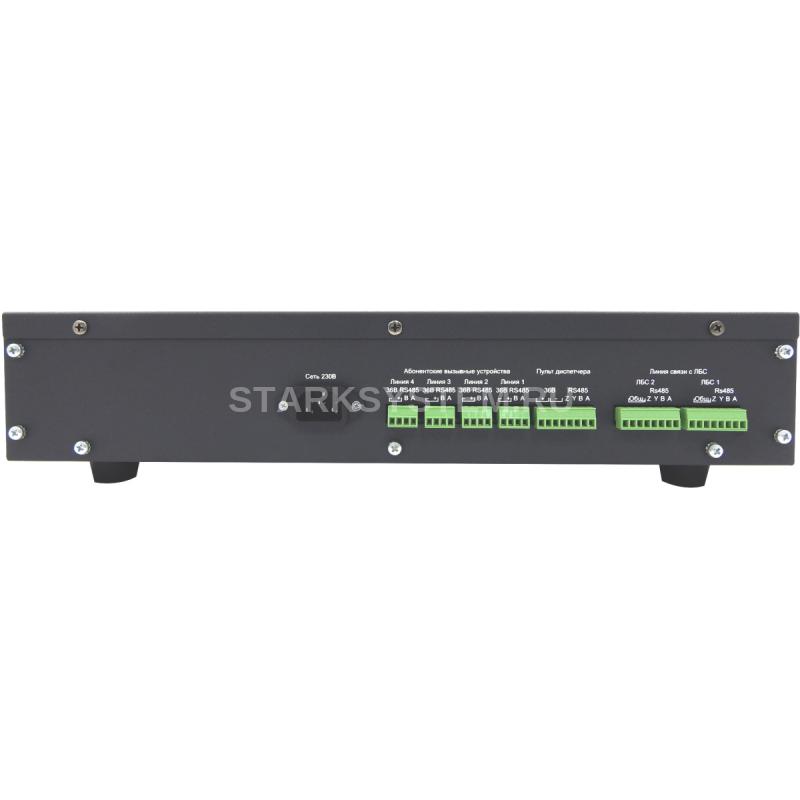

  1. Задняя панель корпуса Блока;
  2. Разъем питания 230В;
  3. Винты для подключения экранирующих оплеток линий связи;
  4. Разъемы для подключения линий связи с абонентскими вызывными устройствами;
  5. Разъем для подключения линии связи с пультом диспетчера;
  6. Разъемы для подключения линий связи с другими ЛБС системы.

Структурная схема подключений в системе Тромбон СОРС

Технические характеристики Оникс Тромбон СОРС-ЛБС(исполнение С)

  • Длина линии связи с Тромбон СОРС-АВУ, м: 1200
  • Артикул: НФ-00001344
  • Длина линии связи с Тромбон СОРС-ЛБС, м: 1200
  • Длина линии связи с Тромбон СОРС-ПД, м: 1200
  • Количество Тромбон СОРС-АВУ на 1 линии/на 1 ЛБС: до 8 / до 32
  • Напряжение питание Тромбон СОРС-ПД и СОРС-АВУ, В: 36
  • Макс. ток питания линии с Тромбон СОРС-АВУ, А: 0.3
  • Макс. ток питания линии с Тромбон СОРС-ПД, А: 0.3
  • Количество Тромбон СОРС-ПД на 1 ЛБС, шт: 1
  • Вес, кг: 6
  • Портов RS485 для связи с Тромбон СОРС-АВУ, шт: 4
  • Портов RS485 для связи с Тромбон СОРС-ПД, шт: 1
  • Портов RS485 для связи с Тромбон СОРС-ЛБС, шт: 2
  • Количество Тромбон СОРС-ЛБС в 1 системе, шт: 1 - 16
  • Напряжение питания, В: 195 - 253 / 50Гц(+/-1Гц)
  • Напряжение/емкость источника резервного питания: 12В / 7А*ч
  • Класс защиты, IP: IP40
  • Напряжения питания резервное, В: 10.2 - 14.0
  • Тип оборудования: СОРС
