Си-Норд СН-Выход

Описание Си-Норд СН-Выход

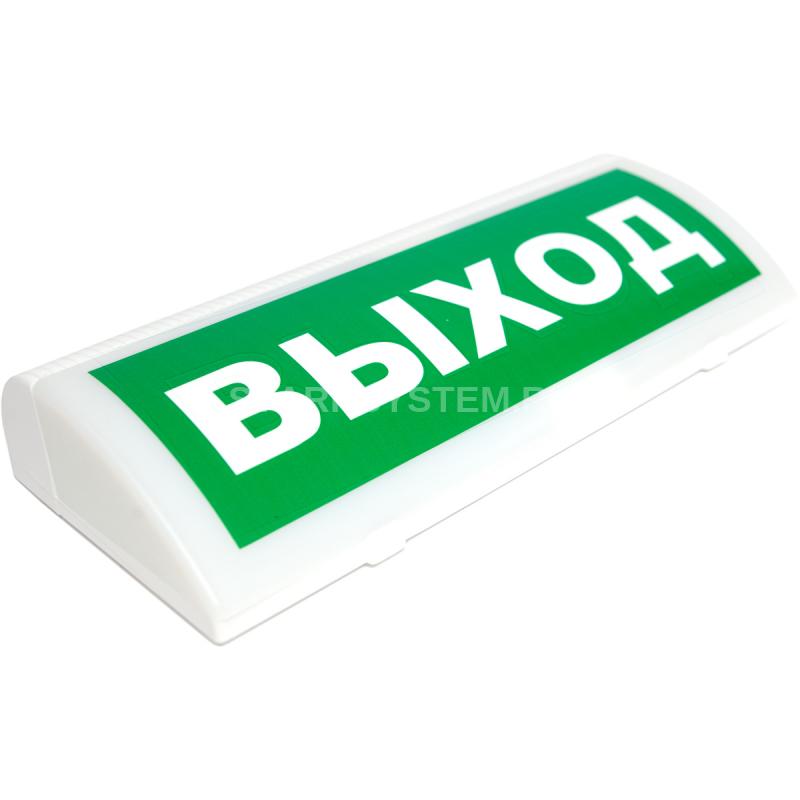

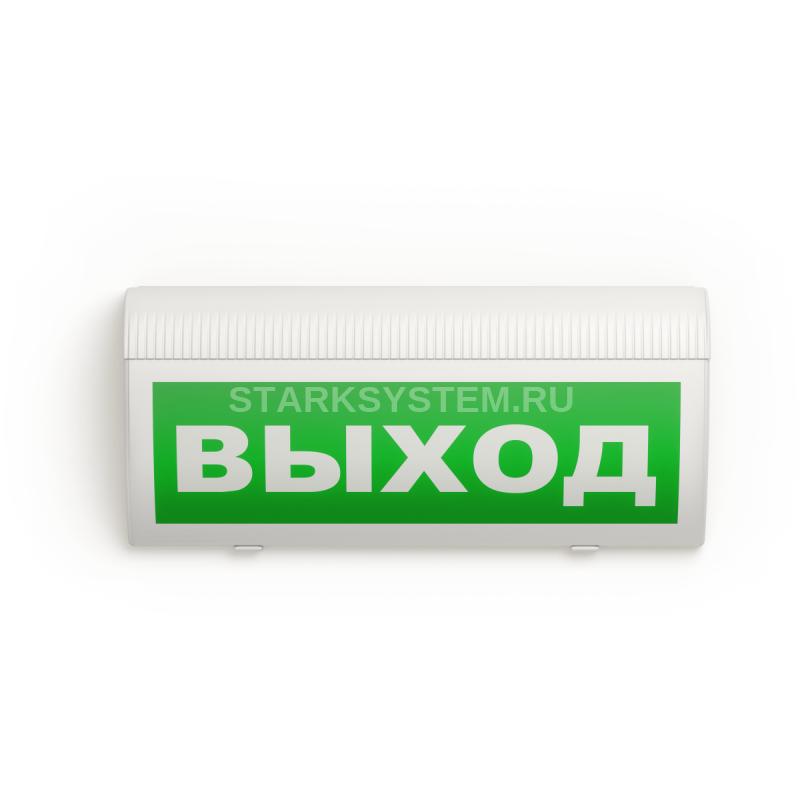

Световой пожарный оповещатель «СН-Выход» предназначен для обозначения эвакуационных путей при возникновении опасности.

Как работает?

«СН-Выход» имеет два режима работы: обычный и экономный.

• В обычном режиме, если пожарной тревоги нет — «СН-Выход» светится постоянно. При возникновении пожара «СН-Выход» мигает.
• Если в конфигураторе установлена галочка Эконом, то при отсутствии пожарной тревоги «СН-Выход» светится не будет, но при возникновении пожара — начнет мигать.

К каким контрольным панелям можно подключить?

«СН-Выход» можно подключить к контрольным панелям Nord Pro Air, Норд GSM WRL аппаратной версии 5.2 и выше.

Не смотря на то, что «Норд GSM Air» имеет беспроводной расширитель, табличка не будет корректно работать с ним, т.к. контрольная панель не переходит в обобщенное состояние «Пожар».

Как правильно подать питание на устройство?

Основное питание устройства осуществляется от внешнего источника бесперебойного электропитания (12 ± 3) В. В качестве резервного питания используются две батарейки типа CR123A (3В). Питание будет работать от того источника, который вы подключили первым. Если вы подключите внешний источник питания и затем вставите батарейки, то устройство будет работать от внешнего источника. При отключении внешнего источника СН-Выход автоматически перейдет на питание от батареек. Но не вернется на питание от внешнего источника, если он заработает заново. Устройство по-прежнему будет питаться от батареек, а после разряда батареек оно выключится.

Важно! При работе от внешнего источника питания нельзя получить корректную информацию о заряде основной и резервной батареях, поэтому в панели состояния «Хаббла» могут отображаться неактуальные данные относительно питания устройств

Как подключить устройство к контрольной панели?

• Снять крышку с «СН-Выход».
• Подать питание 12 В, подключить батарейки.
• В конфигураторе перейти вкладку «Беспроводные устройства» и нажать на кнопку «Добавить беспроводное устройство».
• Перевести табло в режим «Связывание». Подробнее в этой статье.

Как проверить, что связывание завершилось успешно?

Во время связывания мигает зеленый светодиод. Включение красного светодиода на 2 секунды оповещает об успешном завершении процедуры связывании. После этого «СН-Выход» отобразится в «Хаббле» на вкладке «Беспроводные устройства».

Может ли работать «СН-Выход» только от 12 В?

Да, устройство может работать только при наличии внешнего питания, но в этом случае пропадает резервирование питания. Рекомендуется в дополнение к внешнему питанию устройства всегда подключать батарейки.

Может ли работать только от батареек?

При отсутствии 12 В «СН-Выход» может работать от батареек, но поскольку в дежурном режиме табло светится постоянно, его работа будет недолгой. В этой ситуации лучше использовать режим «Эконом».

Как включить энергосберегающий режим?

Для включения энергосберегающего режима нужно в конфигураторе перейти на вкладку Беспроводные устройства, установить галочку «Эконом».

Если на объекте установлено два и более «СН-Выход» — изменение режима работы применится сразу ко всем «СН-Выход».

Какие события передает устройство?

При работе с «СН-Выход» контрольная панель генерирует события

• E314/R314 — эти события формируются при неисправности / восстановлении основного питания устройства.
• E384/R384 — события формируются при неисправности / восстановлении резервного питания устройства.
• E381/R381 — события формируются при потере и восстановлении связи с устройством.

Технические характеристики Си-Норд СН-Выход

• Напряжение питания: 10…15 В при внешнем питании; CR123A 2 шт при автономном питании
• Ток потребления при внешнем питании: не более 5 мА в дежурном режиме; не более 80 мА в активном режиме
• Продолжительность работы при автономном питании: не менее 5 лет в дежурном режиме; не менее 10 часов в активном режиме
• Диапазон рабочих температур: От −20° C до +55° С
• Габариты: 330×150×62 мм
• Масса: 450 г
• Степень защиты оболочкой: IP20
