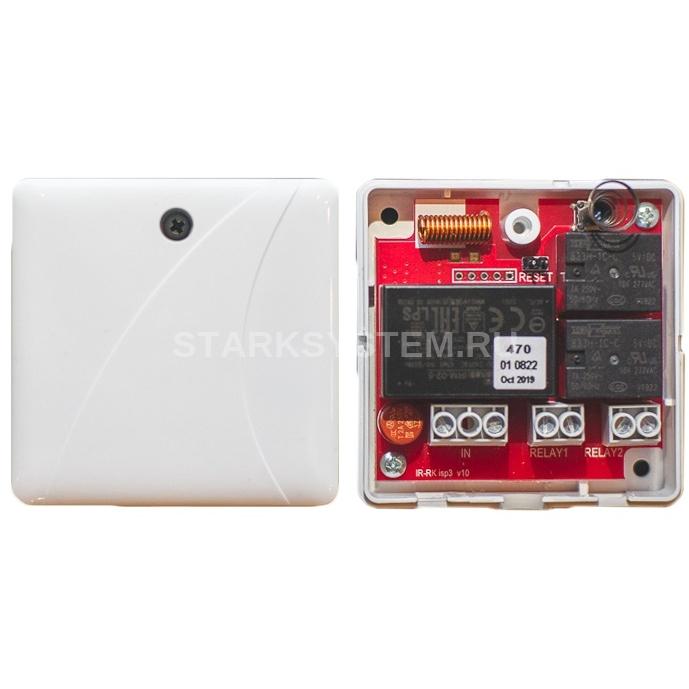

Си-Норд СН-Реле

Описание Си-Норд СН-Реле

Си-Норд СН-Реле - беспроводное реле для дистанционного управления техникой.

Имеет два независимых сухих контакта (выхода), которые гальванически не связаны с цепью питания устройства – можно использовать в низковольтных и бытовых электросетях.

Режимы работы выходов: замкнут или разомкнут постоянно, замкнут на заданный временной интервал.

Может использоваться в составе автономной охраны MyAlarm — облачного сервиса охраны, интегрированной с видеонаблюдением. Разработчик MyAlarm — российская компания «Си-Норд», облако полностью размещено на российских серверах.

Управление выходами реле доступно пользователю в мобильном приложении.

Предусмотрена возможность управления выходами в рамках сценариев автоматики.

Например, можно перекрывать воду при обнаружении протечки.

• Устройство совместимо с приборами Nord Pro Air, Nord Max Air и Nord Max Air LTE
• Диапазон рабочих температур – от -30 до +55 °С; от зимней дачи без отопления до самого жаркого лета и самой южной страны.
• Обменивается сообщениями с прибором по шифрованному двунаправленному каналу — шифрование исключает возможность подмены беспроводного устройства. Обмен ведется на двух частотах: при отсутствии квитанции от прибора на основной частоте выполняется автоматический переход на резервную.
• Индикация качества связи с охранным прибором и перехода в режим «связывание».
• Есть датчик вскрытия корпуса.

СН-Реле позволяет управлять электроприборами на объекте посредством двух независимых релейных выходов. Оно не коммутирует ток на устройства, а только замыкает и размыкает контакты. СН-Реле подключается к сети 220 В. Управляемое устройство должно быть обеспечено собственным питанием.

СН-Реле может замыкать и размыкать контакты, а также работать в режиме импульса, то есть замыкаться на определенное время.

Для работы СН-Реле в режиме замыкания на заданный интервал необходима прошивка радиорасширителя версии не ниже 4.25.

Пример. Электромотор в рольставнях запитан от сети и может работать в двух режимах — поднимать и опускать ставни. Чтобы открыть ставни, кнопку не нужно держать всё время — достаточно нажать и отпустить. СН-Реле подключается к пульту управления ставнями: замыкается и размыкается, а дальше электромотор сам полностью поднимает ставни. СН-Реле — это только «замыкатель», а не сам электромотор.

СН-Реле двухканальное — в одном корпусе два отдельных релейных выхода, к каждому из которых можно подключить отдельное устройство и управлять ими независимо друг от друга.

Каждое из двух реле в устройстве рассчитано на нагрузку до 7 А. Если подать большой ток, устройство сгорит, так что сварочный аппарат к нему лучше не подключать.

• Диапазон номинальных питающих напряжений переменного тока – 85÷305 В, 50/60 Гц
• Максимальная потребляемая мощность от сети переменного тока – 1,5 ВА
• Максимальный коммутируемый ток каждого реле (при активной нагрузке):
  • – 7 А / 230 В AC
  • – 7 А / 30 В DC
• Устройство устойчиво к воздействию радиопомех
• Диапазон рабочих температур – от -20 до +55 °С

Радиоканал

• Диапазон частот 433,05÷434,79 МГц
• Максимальная выходная мощность радиопередатчика — 10 мВт
• Минимальная дальность в пределах прямой видимости — 600 м
• Обменивается сообщениями с прибором по шифрованному двунаправленному каналу — шифрование исключает возможность подмены беспроводного устройства. Обмен ведется на двух частотах: при отсутствии квитанции от прибора на основной частоте выполняется автоматический переход на резервную.

Информативность

• Передает сообщения о вскрытии корпуса.

Индикация

• С помощью встроенного светодиода индицирует состояние «Связывание», а также качество связи с охранным прибором.

Питание

• Основной источник питания – сеть переменного тока с номинальным напряжением 85÷305 В и частотой 50/60 Гц

Технические характеристики Си-Норд СН-Реле

• Рабочий диапазон частот: от 433.05 до 434.79 МГц
• Напряжение питания: 85-305 В, 50/60 Гц
• Максимальная потребляемая мощность от сети: 1.5 ВА
• Максимальный коммутируемый ток каждого реле (при активной нагрузке): 7А / 230В АС
• 7А / 30В DC
• Диапазон рабочих температур: -30 ... +50 C
• Степерь ащиты, обеспечиваемая оболочкой: IP 30.
• Габаритные размеры: 66 х 65 х 38 мм
• Масса: не более 0.2 кг
