Си-Норд Выносной датчик температуры

Описание Си-Норд Выносной датчик температуры

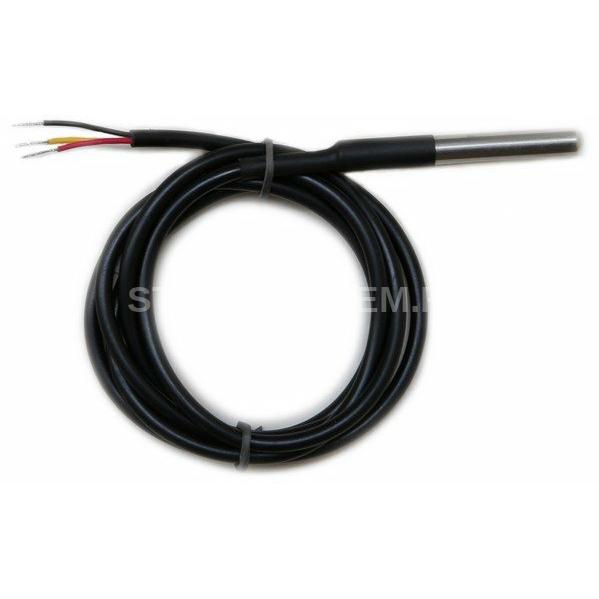

Выносной (проводной) датчик, предназначенный для измерения температуры.

Может быть размещен в труднодоступном месте или в агрессивной среде. Например, выносной датчик можно установить в бане, чтобы контролировать температуру в парной, в холодильной камере или просто на улице, если температура там бывает ниже -20°С.

Может использоваться в составе автономной охраны MyAlarm — облачного сервиса охраны, интегрированной с видеонаблюдением. Разработчик MyAlarm — российская компания «Си-Норд», облако полностью размещено на российских серверах.

Значение температуры, измеренное датчиком, отображается в мобильном приложении пользователя.

Предусмотрена возможность настройки порогов для температуры, при нарушении которых будет сформирован сигнал «Тревога».

Кроме того, при достижении заданных порогов можно включать или выключать отопление.

Подключается к беспроводному датчику «СН-Цельсий» или любому охранному прибору серии Nord.

Подключение датчика к прибору

Проводной датчик температуры подключается к группе клемм «Считыватель». Черный и красный провода, идущие от датчика, должны быть скручены вместе и подключены к клемме «GND», а желтый — к клемме «DATA» — так, как показано на картинке ниже.

Если нужно подключить несколько проводных датчиков температуры, то все они должны подключаться параллельно друг другу. К беспроводному датчику температуры СН-Цельсий можно подключить проводной.

Схема подключения проводного датчика температуры к Норд Mini:

Конфигурирование

Если все подключено правильно и режим опроса линии 1-Wire включен, то проводной датчик температуры, подключенный к прибору, должен появится на вкладке «Шлейфы» в конфигураторе. Выглядит это вот так:

Технические характеристики Си-Норд Выносной датчик температуры

• Длина кабеля выносного датчика температуры – не более 10 м.
• Погрешность измерения температуры
  • в диапазоне температур от -10 до +85 °С – ± 1,0 °С
  • в диапазоне температур от -55 до -11 °C и от 86 до 125 °С – ± 2,0 °С"
• Диапазон рабочих температур – от -55 до +125 °С
• Степень защиты, обеспечиваемая оболочкой – IP65.
