Си-Норд СН-Ретр

Описание Си-Норд СН-Ретр

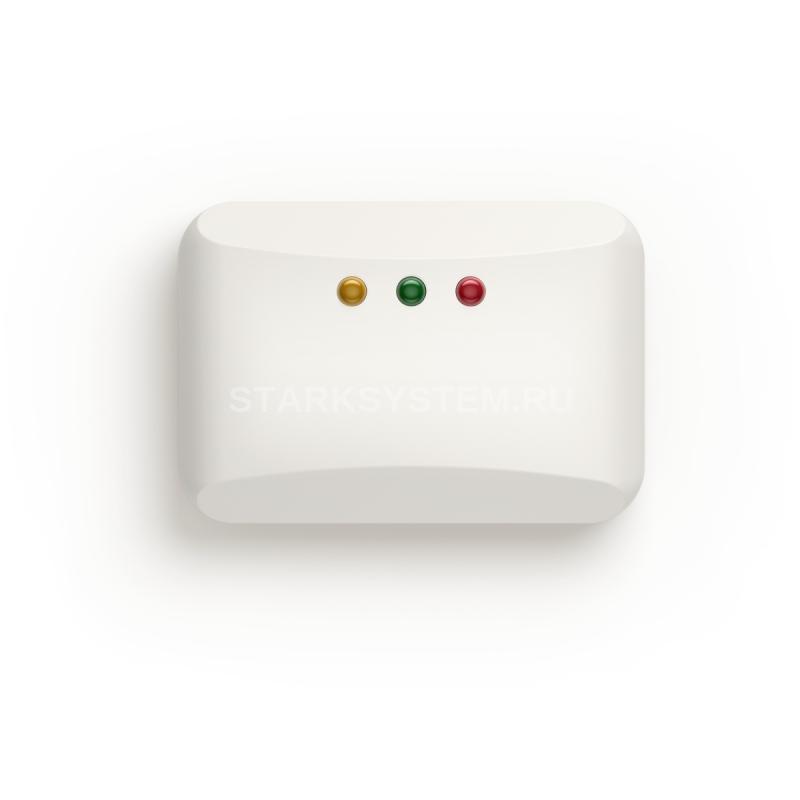

Си-Норд СН-Ретр - ретранслятор «СН-Ретр» предназначен для увеличения дальности работы беспроводных устройств.

Питание ретранслятора осуществляется от внешнего источника питания напряжением 12−15 В.

К каким контрольным панелям можно подключить «СН-Ретр»

Ретранслятор можно подключить к контрольным панелям Nord Pro Air, Nord Max Air, Nord Max Air LTE, Nord Mini Air, Nord WRL, Норд GSM WRL.

Как подключить ретранслятор к контрольной панели

• Снять крышку с «СН-Ретр».
• Подать питание на ретранслятор.
• В конфигураторе перейти вкладку «Беспроводные устройства» и нажать на кнопку «Добавить беспроводное устройство».
• Перевести ретранслятор в режим «Связывание». Для этого нужно замкнуть контакты «Сброс», расположенные на плате устройства. Вспышками зеленого светодиода «СН-Ретр» подтвердит переход в режим «Связывание».



  Как проверить, что связывание завершилось успешно

  Во время связывания мигает зеленый светодиод. Включение красного светодиода на 2 секунды оповещает об успешном завершении процедуры связывании. После этого «СН-Ретр» отобразится в «Хаббле» на вкладке «Беспроводные устройства».



  Как определить качество связи с ретранслятором

  На стороне ретранслятора

  Нажать и удерживать 3 секунды тампер устройства. Если зеленый светодиод мигнет больше одного раза, то качество связи хорошее. Если включится красный светодиод, то нужно поменять место установки «СН-Ретр».

  На стороне прибора

  В конфигураторе открыть вкладку «Панель состояния» — «Беспроводные устройства». Если цвет кольца для устройства «СН-Ретр» желтый или зеленый, то связь хорошая.

  Почему от «СН-Ретр» приходят события с кодами E384 и E314

  Ретранслятор контролирует блок питания, к которому он подключен. Клеммы «Вход 1» и «Вход 2» предназначены для подключения выходов блока питания, информирующих о состоянии основного (220 В) и резервного (АКБ) источников питания соответственно.



  Если у блока питания нет информационных выходов, то контакты «Вход 1» и «Вход 2» на устройстве «СН-Ретр» нужно соединить с «минусовым» контактом питания.

  Возможность контроля блока питания появилась в прошивке «СН-Ретр» начиная с версии 0504. В предыдущих версиях прошивки клеммы «Вход 1» и «Вход 2» не использовались.

  Можно ли включить клавиатуру «СН-К» через «СН-Ретр»

  Для работы клавиатуры «СН-К» через ретранслятор необходимо выполнение следующих условий:

  • Ретранслятор должен иметь прошивку версии 0504 или выше.
  • Прибор должен иметь прошивку 17.4 или выше.
  • Модуль СН-Радио (БРШС) должен иметь прошивку 3.28 или выше.

  Можно ли включить «СН-Цельсий» через «СН-Ретр»

  Для работы беспроводного датчика температуры «СН-Цельсий» через ретраснлятор, последний должен иметь прошивку версии 0504 или выше.

  Как определить версию прошивки «СН-Ретр»

  Информация о прошивке, установленной на производстве, указана на наклейке на плате прибора.

  Если версия прошивки ниже 0504, то её необходимо обновить.

  Как обновить прошивку «СН-Ретр»

  Файлы прошивки и описание процедуры актуальны для СН-Ретр на базе MRF (зеленая плата). Обновлять прошивку СН-Ретр на базе AXSEM (красная плата) не нужно.

  • Скачать файлы необходимые для обновления.
  • Установить на компьютер «Конфигуратор Ладога-РК».
  • Отключить «СН-Ретр» от источника питания.
  • Замкнуть джамперной перемычкой штыревые контакты «Сброс», расположенные на плате прибора.
  • Подключить ретранслятор USB-кабелем к компьютеру.
  • Запустить программу «Конфигуратор Ладога-РК», после запуска выбрать СОМ-порт, к которому подключен «СН-Ретр».
  • В основном окне программы нажать кнопку «Загрузить» в разделе «Обновление ПО», после чего указать путь к файлу bfuk.00001−05−12−219-O401_0504.crypt. После нажатия кнопки «Открыть» в окне выбора файла, начнётся обновление ПО. Во время обновления красный светодиод на плате ретранслятора будет мигать.
  • По окончании процедуры обновления необходимо снять перемычку с контактов «Сброс».



Технические характеристики Си-Норд СН-Ретр

• Напряжение питания: 10—15 В
• Потребляемый ток: 50 мА
• Выходная мощность: 10 мВт
• Диапазон рабочих температур: От −30° C до +50° С
• Габариты: 82×57×32 мм
• Масса: 60 г
• Степень защиты оболочкой: IP20

Клеммы «-ВА+» («-ЛС+»), клемма рядом с антенной (Общ.) и DIP переключатели не используются с оборудованием Си-Норд.
