Тахион УЛИ-ЕП

Описание Тахион УЛИ-ЕП

Удлинитель линий интерфейса, инжектор с технологией Ethernet PoE+ УЛИ-ЕП.

Удлинитель линий интерфейса Ethernet с питанием по стандарту 802.3at (PoE+) УЛИ-ЕП предназначен для увеличения дальности передачи данных по сети Ethernet стандарта 10/100 BASE-TX и питания по технологии PoE (Power over Ethernet) на 100 м. Возможно увеличение расстояния до 300 или 400 метров при подключении 2 или 3 изделий соответственно. Изделие может быть использовано в качестве ретранслятора сигнала или инжектора POE.

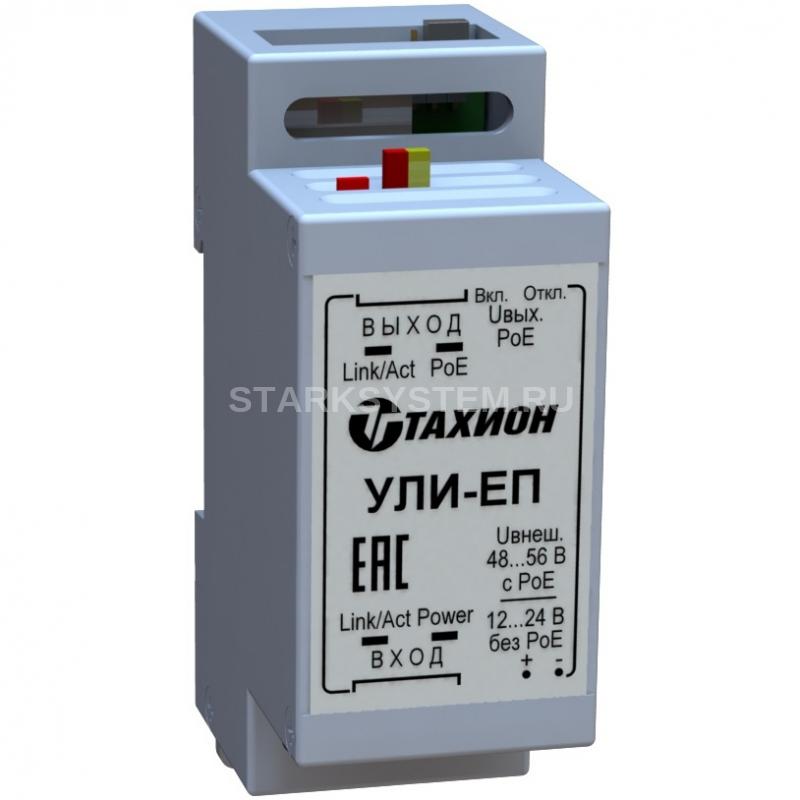

Конструктивно изделие выполнено в пластмассовом корпусе с креплением на 35мм DIN-рейку.Изделие выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.

Степень защиты в соответствии с ГОСТ 14254 IP20. Допускается эксплуатация изделия вне помещений при использовании монтажной коробки серии КМ или аналогичной со степенью защиты IP66.

Типовые схемы использования УЛИ-ЕП для удлинения линии связи Ethernet.

Рис.1 Пример удлинения сигнала Ethernet и питания от инжектора к IP видеокамере (с PoE)

Рис.2 Пример удлинения сигнала Ethernet и питания от сервера к IP видеокамере (с PoE)

Рис.3 Пример удлинения сигнала Ethernet от сервера к IP видеокамере (без PoE)

Технические характеристики Тахион УЛИ-ЕП

• Стандарт передачи: 10/100 BASE-TX
• Поддержка Auto-negoliation & auto-MDIX: есть
• Стандарты PoE: IEEE 802.3af/at
• Потребляемая мощность, не более: 2,5 Вт
• Максимальная мощность на выходе при дальности не более 100 м: при работе в режиме AF – 15 Вт при работе в режиме AT – 30 Вт
• Дальность передачи видеосигнала по кабелю F/UTP CAT 5E: - со стороны “ВХОД” – 1/2(+), 3,6(-) или 4/5(+), 7,8(-) - со стороны “ВЫХОД” – 4/5(+), 7,8(-)
• Напряжение внешнего источника питания: В режиме ретранслятора – 12-24 B DC В режиме ретранслятора и питания PoE – 48-56 B DC
• Тип кабеля связи: UTP/FTP 4х2х0,5 CAT5e/6 или выше
• Диапазон рабочих температур: -40°С – +50°С
• Габаритные размеры: 100 г
• Вес в упаковке, не более: 35 х 90 х 60 мм
• Вес комплекта в упаковке, не более: 200 г
• Вес с упаковкой, не более: 0,5 кг
