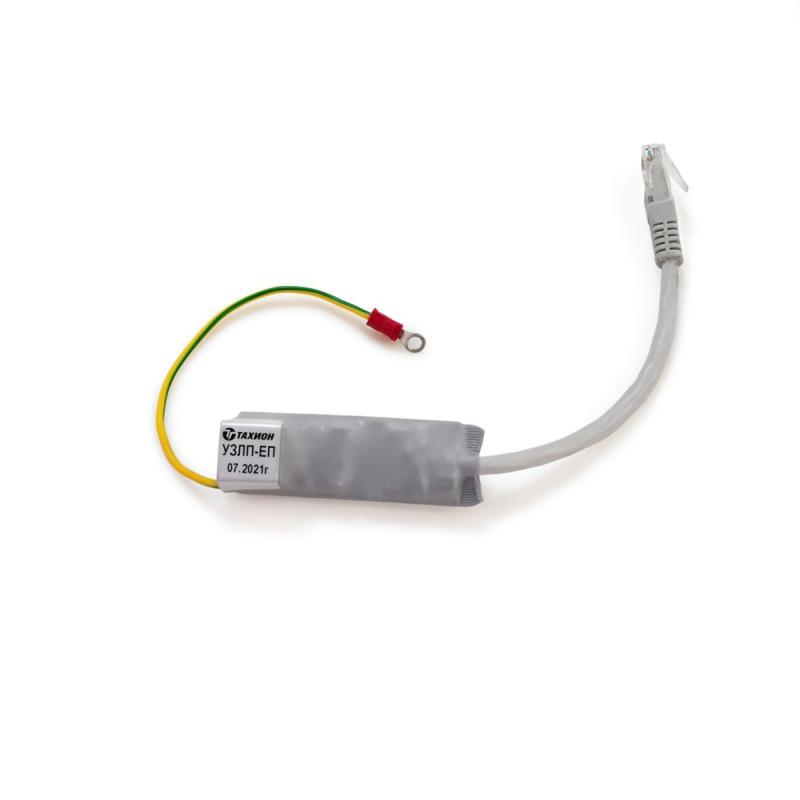

Тахион УЗЛП-ЕП

Описание Тахион УЗЛП-ЕП

Устройство защиты УЗЛП-ЕП предназначено для защиты от импульсных перенапряжений портов локальной сети Ethernet 10 Base-T/100 Base-TX/1000 Base-T, в том числе, использующих технологию PoE стандартов IEEE 802.3af, IEEE 802.3at и IEEE 802.3bt. Устанавливается в пределах 2-3 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1).

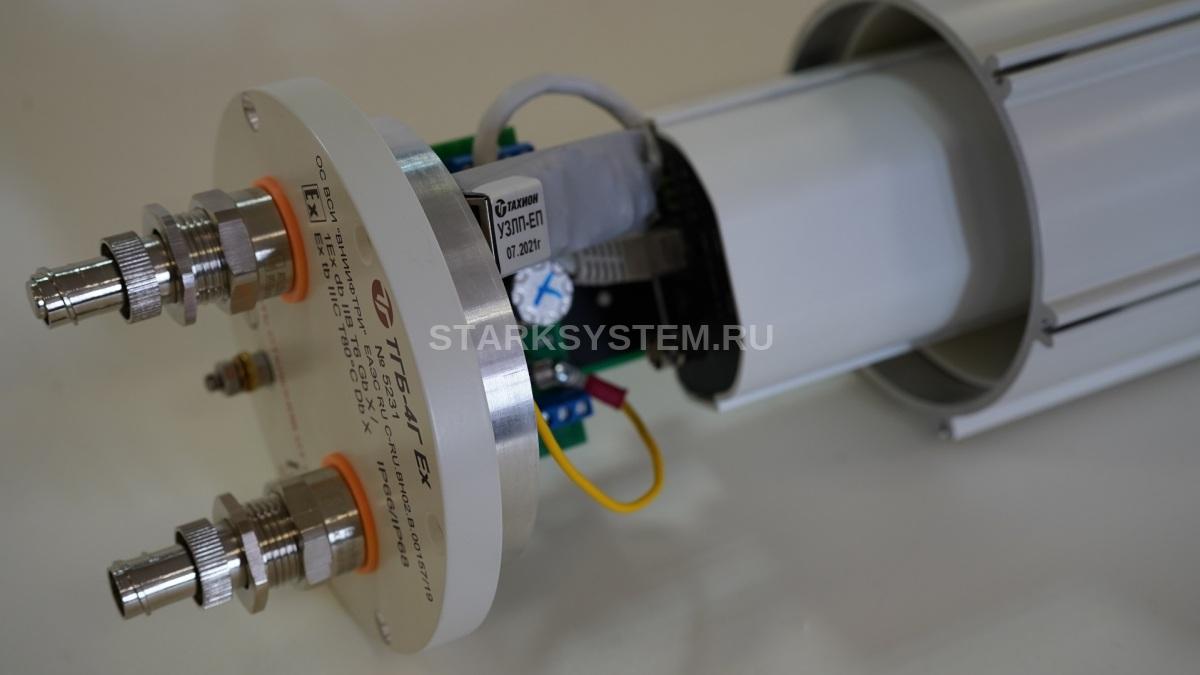

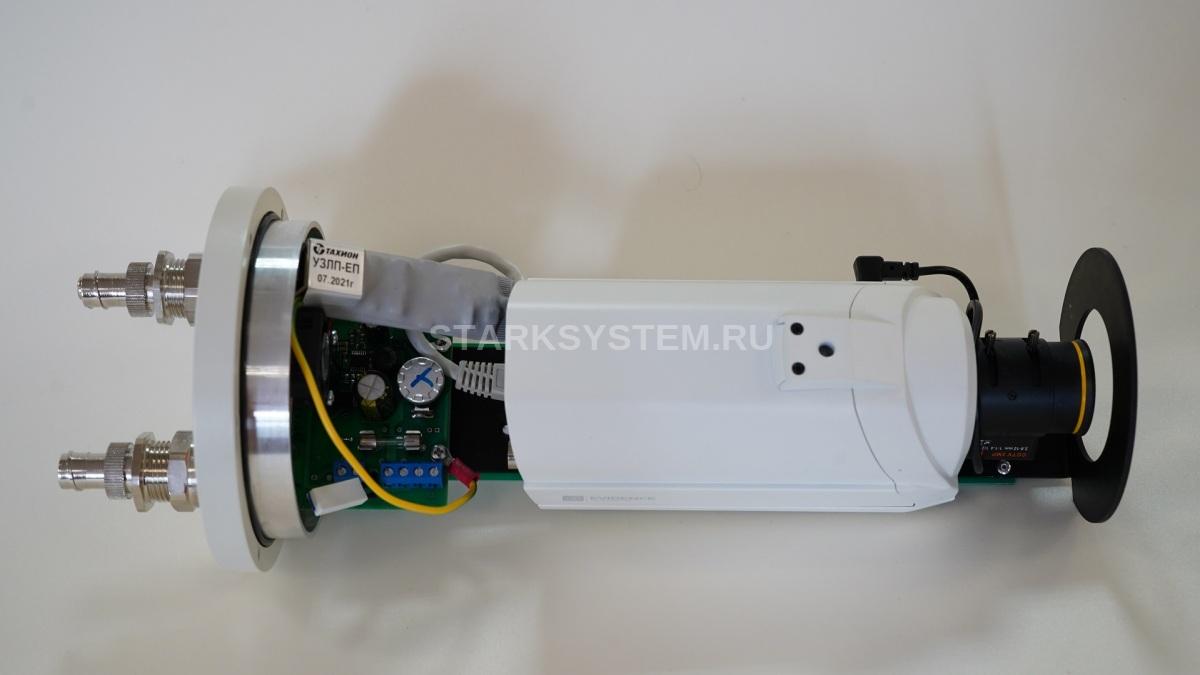

Защищаемое оборудование: сетевые видеокамеры, контроллеры систем сигнализации и автоматизации, компьютеры, коммутаторы и т.д.

Устройство защиты УЗЛП-ЕП по техническим и эксплуатационным характеристикам удовлетворяет требованиям ГОСТ IEC 61643-21, ГОСТ IEC 61000-4-5. Степень защиты IP40 в соответствии с ГОСТ 14254. Конструктивно УЗЛП-ЕП выполнено в виде платы в оболочке из ТУТнг. Изделие выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.

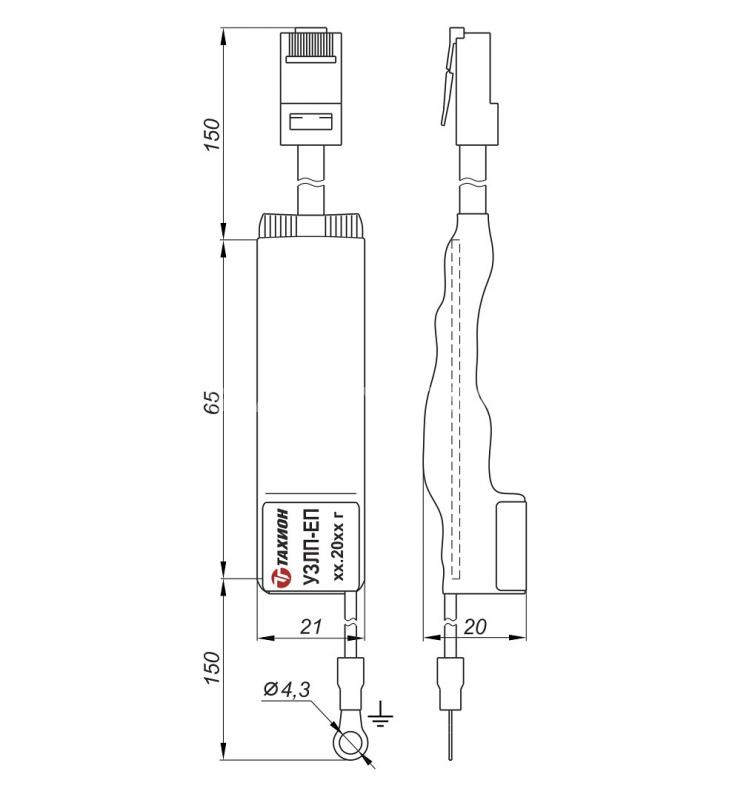

Габаритные размеры

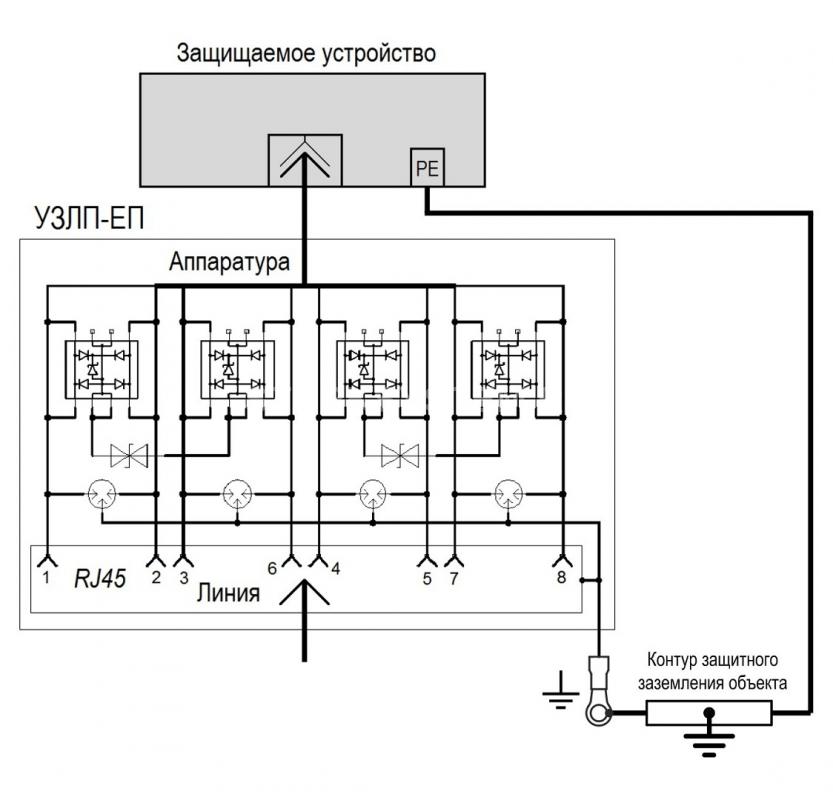

Подключение

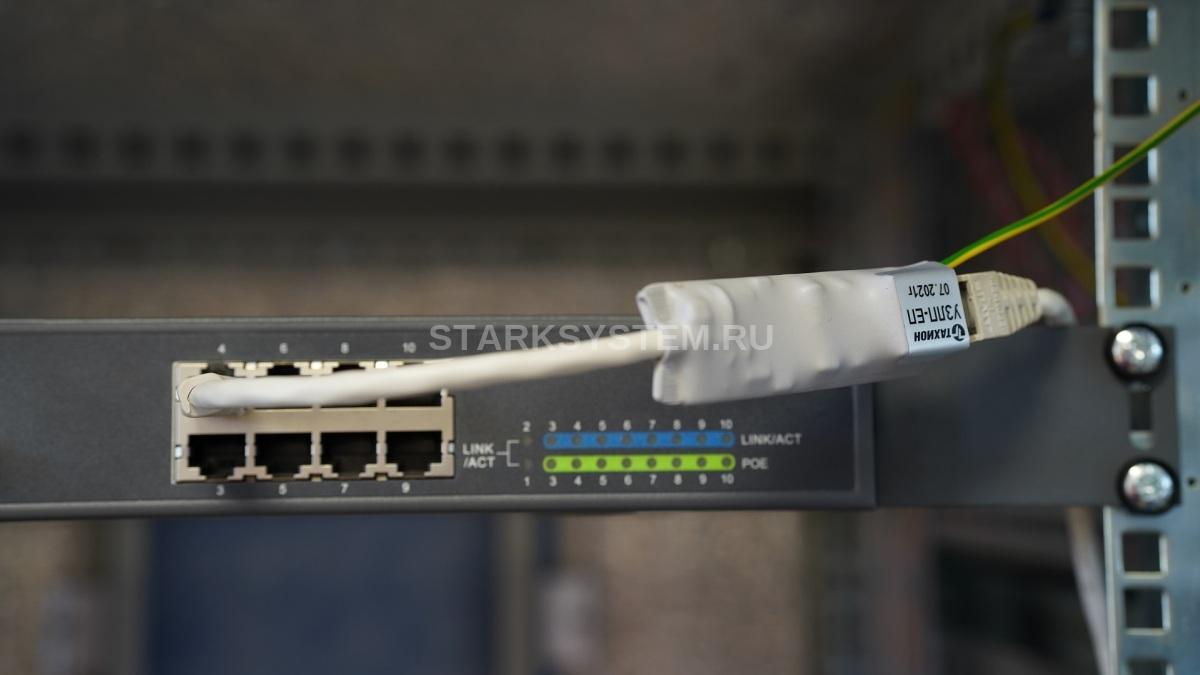

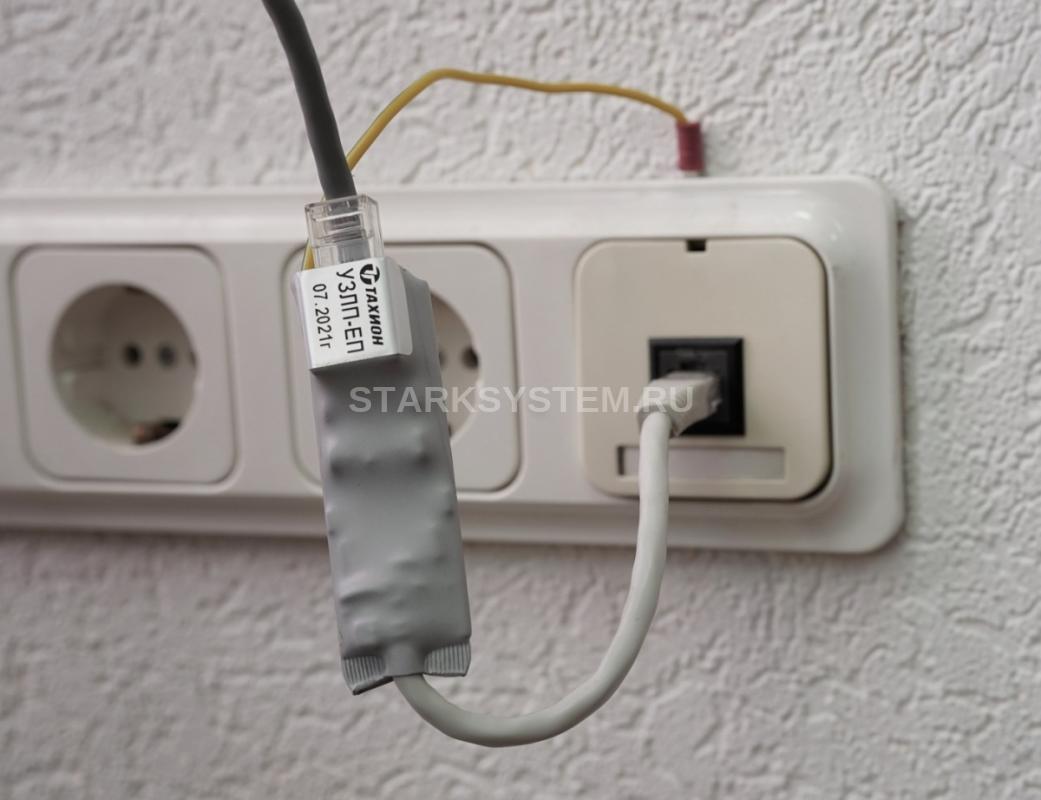

УЗЛП-ЕП устанавливается в непосредственной близости от защищаемого оборудования и обязательно должно быть заземлено. Подключение УЗЛП-ЕП к контуру защитного заземления должно производиться через провод заземления «». Заземлить защищаемое устройство через контакт «PE».

Технические характеристики Тахион УЗЛП-ЕП

№ п/п Характеристики Линии данных Линий питания

1	Защищаемые пары (контакты RJ-45)	(1-2), (3-6), (4-5) и (7-8)	(1,2-3,6) и (4,5-7,8)
2	Макс. длительное рабочее напряжение UС	6 В DC	58 В DC
3	Номинальный рабочий ток IN	600 мА	600+600=1200 мА
4	Номинальный ток разряда (8/20 мкс) In линия-линия C1 / линия-земля C2	100 А / 2 кА	100 А / 2 кА
5	Уровень напряжения защиты UP при In Линия-линия / линия-земля, не более	20 В / 550 В	120 В / 550 В
6	Уровень напряжения защиты UP при 1кВ/мкс: Линия-линия / линия-земля, не более	15 В / 550 B	90 B / 550 B
7	Время срабатывания Ta Линия-линия / линия-земля	<10 нс / <100 нс	<10 нс / <100 нс
8	Вносимое затухание	<2 дБ (<250МГц)	–
9	Диапазон рабочих температур	-55°С ÷ +85°С
10	Габаритные размеры	cм. рис.
11	Тип подключения (Вход-Выход)	розетка RJ45 – вилка RJ45
12	Вес в упаковке	45 г
13	Категория испытаний по МЭК 61643-21	С1, С2
