Оникс Тромбон СОРС-ЛБС(исполнение Н)

Описание Оникс Тромбон СОРС-ЛБС(исполнение Н)

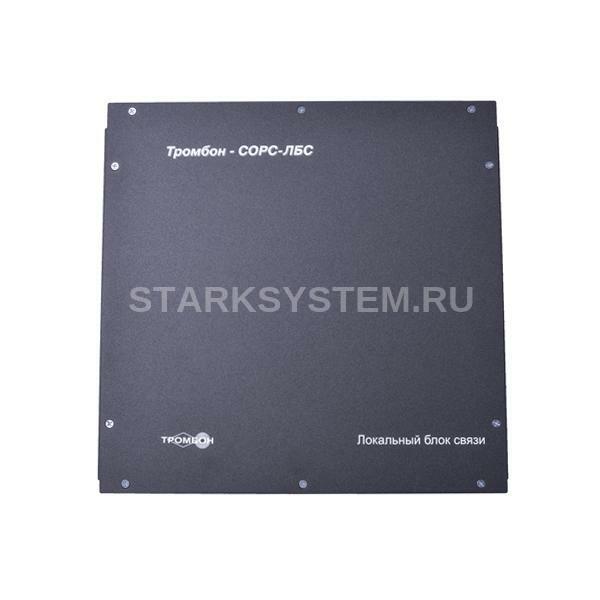

Локальный блок связи «Тромбон СОРС-ЛБС» исполнение Н,  предназначен для обеспечения питанием и коммуникационной связью всех подключенных к нему компонентов системы.  Тип корпуса - настенный, стальной с порошковой окраской, количество ЛБС в 1 системе  до 16 шт., выходное напряжение для питания других компонентов системы  36 В, питание основное 220 В, питание резервное, АКБ  12В 7-9А*ч 1 или 2 штуки параллельно,  габаритные размеры, не более 320х145х39 мм, вес, не более 5 кг

1. Корпус Блока;
2. Разъемы для подключения линий связи с предыдущим и следующим ЛБС в системе;
3. Отверстия для установки Блока на стене;
4. Перемычка, предназначена для сброса ЛБС на заводские установки. Перемычка всегда должна быть установлена на левую пару контактов. Для сброса ЛБС перемычку необходимо установить на правую пару контактов, после чего включить питание Блока;
5. Разъем для подключения линии связи с пультом диспетчера;
6. Отверстия в задней стенке корпуса для подведения слаботочных линий связи;
7. Разъемы для подключения линий связи с абонентскими вызывными устройствами;
8. Печатная плата ЛБС;
9. Индикаторы состояния ЛБС, на внешнюю сторону не выведены, используются при инсталляции;
10. Разъем с «Сухими контактами» обобщенных выходов «Пуск» и «Неисправность»;
11. Аккумуляторные батареи 12В*7Ач. ВНИМАНИЕ!!!, батареи в комплект поставки не входят!
12. Основной выключатель питания;
13. Клеммы для подключения аккумуляторных батарей;
14. Клемма для подключения проводника защитного заземления сети 230В;
15. Клеммы для подключения питания 230В;
16. Окно в задней стенке Блока, предназначенное для подведения кабеля питания 230В;
17. Трансформатор питания;
18. Клемма для подключения корпуса прибора к контуру защитного заземления здания.

Комплект поставки.

1. Локальный блок связи «Тромбон СОРС-ЛБС» - 1шт.
2. Руководство по эксплуатации - 1шт.
3. Паспорт - 1шт.
4. Упаковка - 1шт.
5. Ключ для заделки кроссов типа «Krone» - 1шт.

Вид на ЛБС со снятой крышкой.

Технические характеристики Оникс Тромбон СОРС-ЛБС(исполнение Н)

• Длина линии связи с Тромбон СОРС-АВУ, м: 1200
• Артикул: НФ-00001342
• Материал корпуса: Металл
• Длина линии связи с Тромбон СОРС-ЛБС, м: 1200
• Длина линии связи с Тромбон СОРС-ПД, м: 1200
• Количество Тромбон СОРС-АВУ на 1 линии/на 1 ЛБС: до 8 / до 32
• Напряжение питание Тромбон СОРС-ПД и СОРС-АВУ, В: 36
• Макс. ток питания линии с Тромбон СОРС-АВУ, А: 0.3
• Макс. ток питания линии с Тромбон СОРС-ПД, А: 0.3
• Количество Тромбон СОРС-ПД на 1 ЛБС, шт: 1
• Вес, кг: 6
• Портов RS485 для связи с Тромбон СОРС-АВУ, шт: 4
• Габариты, мм: 414 х 366 х 83
• Портов RS485 для связи с Тромбон СОРС-ПД, шт: 1
• Портов RS485 для связи с Тромбон СОРС-ЛБС, шт: 2
• Количество Тромбон СОРС-ЛБС в 1 системе, шт: 1 - 16
• Напряжение питания, В: 195 - 253 / 50Гц(+/-1Гц)
• Потребляемая мощность, Вт: 60
• Напряжение/емкость источника резервного питания: 12В / 7-9А*ч х 2шт.
• Диапазон рабочих температур, °C: 0°C ~ +40°C
• Класс защиты, IP: IP40
• Кабель для связи с Тромбон СОРС-АВУ: 2 х 2 х 0.64 мм (0.35 мм.кв.), экранированный
• Кабель для связи с Тромбон СОРС-ЛБС: 3 х 2 х 0.64 мм (0.35 мм.кв.), экранированный
• Кабель для связи с Тромбон СОРС-ПД: 4 х 2 х 0.64 мм (0.35 мм.кв.), экранированный
• Напряжения питания резервное, В: 10.2 - 14.0
• Тип оборудования: СОРС
