Оникс Тромбон-БЧС-М

Код товара: 1463286
Розн. цена: 154 986 руб
Ваша цена: 154 986 руб
Заказ в 1 клик

Оборудование
адаптировано для
Российских условий
Гарантия до 10 лет
на все товары
Быстрая бесплатная
доставка по России
Описание

Описание Оникс Тромбон-БЧС-М

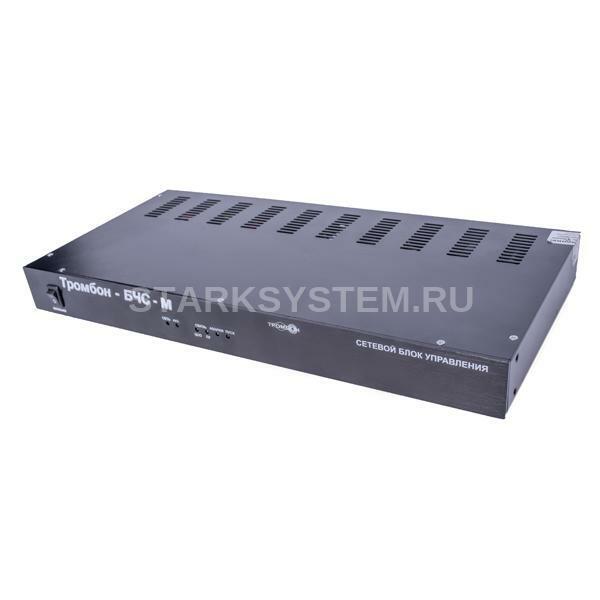

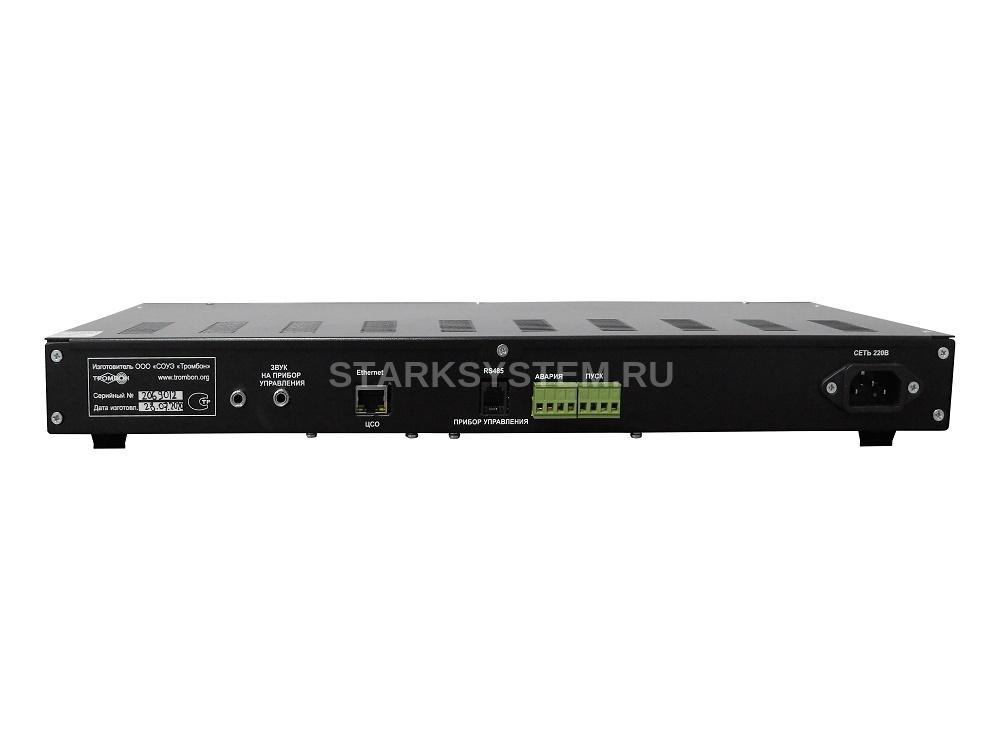

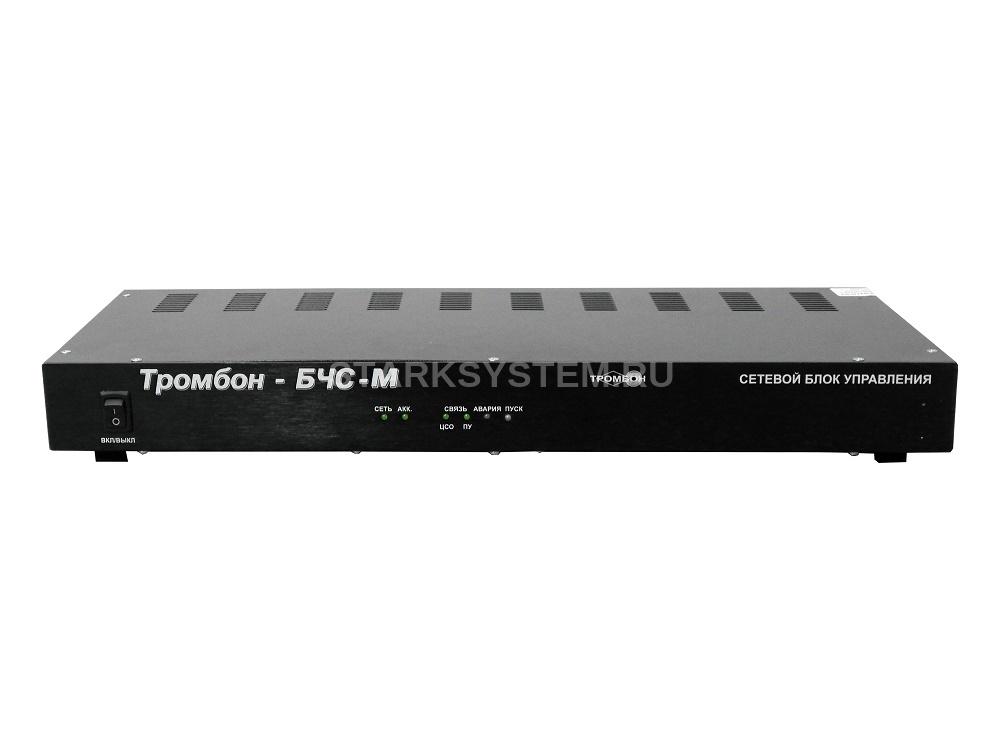

Сетевой блок управления Тромбон-БЧС-М предназначен для приема и передачи сигналов ГО ЧС на Автоматизированное рабочее место оператора Тромбон АРМО, включения локальных или территориальных систем оповещения и управления эвакуацией (СОУЭ), построенных на базе приборов управления «Тромбон  – ПУ- ХХ», в состав системы централизованного оповещения населения «Тромбон СДУ». Блок «Тромбон – БЧС-М». Эскиз передней панели Блок «Тромбон – БЧС-М». Эскиз задней панели

  1. Выключатель питания «СЕТЬ»;
  2. Индикаторы наличия питания «Сеть» и «Аккумулятор»;
  3. Индикаторы наличия связи с центральной станцией «ЦСО» и приборами управления «ПУ»;
  4. Индикаторы «Авария», загорается при наличии ошибок связи с «ЦСО» и «ПУ», при пропадании основного питания 220В или неисправности аккумулятора;
  5. Индикатор «Пуск», горит если подключенный к БЧС прибор управления находится в режиме автоматического оповещения о пожаре;
  6. Выход звука для подключения к линейному входу ПУ (разъем Jack 3,5 мм);
  7. Порт «Ethernet» связи с ЦСО. Для связи необходимо использовать IP сеть или выделенную линию связи с соответствующим связным оборудованием (модемы, коммутаторы и т.д.);
  8. Порт RS485 для подключения к приборам управления;
  9. Релейный выход «Авария» с нормально разомкнутыми и замкнутыми контактами;
  10. Релейный выход «Пуск» с нормально разомкнутыми и замкнутыми контактами;
  11. Разъем для подключения к сети питания 220В;
  12. Вход звука для подключения к блоку централизованного запуска МЧС (разъем Jack 3,5 мм, 0.775 В).
Блок обеспечивает:
  • Связь между локальной СОУЭ и сервером автоматизированного рабочего места оператора «Тромбон ЦСО». Связь осуществляется по выделенным линиям связи или IP – сетям;
  • Контроль состояния локальной СОУЭ, включая режимы работы и аварийные ситуации;
  • Передачу информации о состоянии СОУЭ на центральную станцию оповещения;
  • Передачу команд управления с ЦСО в локальную систему оповещения;
  • Прием звуковых файлов и потокового аудио с ЦСО, декодирование аудио потока и передачу аналогового аудио сигнала в систему оповещения;
  • Ведение в текстовом виде протокола работы СОУЭ;
  • Приём аудио сигналов МЧС и передачу их в ЦСО (для модификации «Тромбон БЧС-М»). Комплект поставки
    1. Сетевой блок управления «Тромбон – БЧС-М» 1 шт.
    2. Кабель питания 220В 1 шт.
    3. Кабель RS485 1 шт.
    4. Аудио кабель 2 шт.
    5. Ручки 2 шт.
    6. Руководство по эксплуатации 1 шт.
    7. Упаковка 1 шт.

    Технические характеристики Оникс Тромбон-БЧС-М

    • Артикул: НФ-00001052
    • Вес, кг: 5,0
    • Габариты, мм: 438 х 210 х 65
    • Потребляемая мощность, Вт: 60
    • Напряжение/емкость источника резервного питания: 12В / 2.3А*ч
    • Диапазон рабочих температур, °C: +10°C ~ +40°C
    • Портов для связи с сетевым оборудованием(Ethernet): 1
    • Порт для связи с «Тромбон – ПУ-ХХ» (RS-485): 1
    • Максим. количество подключаемых Тромбон – ПУ-ХХ: 224
    • Аудиовход: 1 (разъем Jack 3.5мм)
    • Аудиовыход: 1 (разъем Jack 3.5мм)
    • Тип оборудования: Тромбон СДУ
    • Оникс Тромбон-БЧС-М
