Прибор пультовой оконечный комбинированной системы передачи извещения "Эгида"
Прибор пультовой оконечный комбинированной системы передачи извещения "Эгида" (далее - ППО "Эгида") предназначен для получения, обработки и отображения извещений о пожаре, неисправностях, запуске систем автоматического пуска и речевого оповещения, а также информационного обеспечения действий персонала центра мониторинга при обработке тревожных извещений, неисправностей и служебной информации. ППО "Эгида" работает совместно с приборами оконечными объектовыми "УО-4С", "С2000-PGE", "С2000-PGE исп.01" по каналам связи GSM/GPRS, с прибором "С2000-PGE" и "С2000-PGE исп.01" - по локальной сети, с приборами компании "Альтоника" - по радиоканалу.
Головным устройством в составе КСПИ является прибор пультовой системы передачи извещений (ППО СПИ) "Эгида", предназначенный для получения, обработки и отображения извещений о пожаре, неисправностях, запуске систем автоматического пуска и речевого оповещения, а также информационного обеспечения действий персонала центра мониторинга при обработке тревожных извещений, неисправностей и служебной информации.

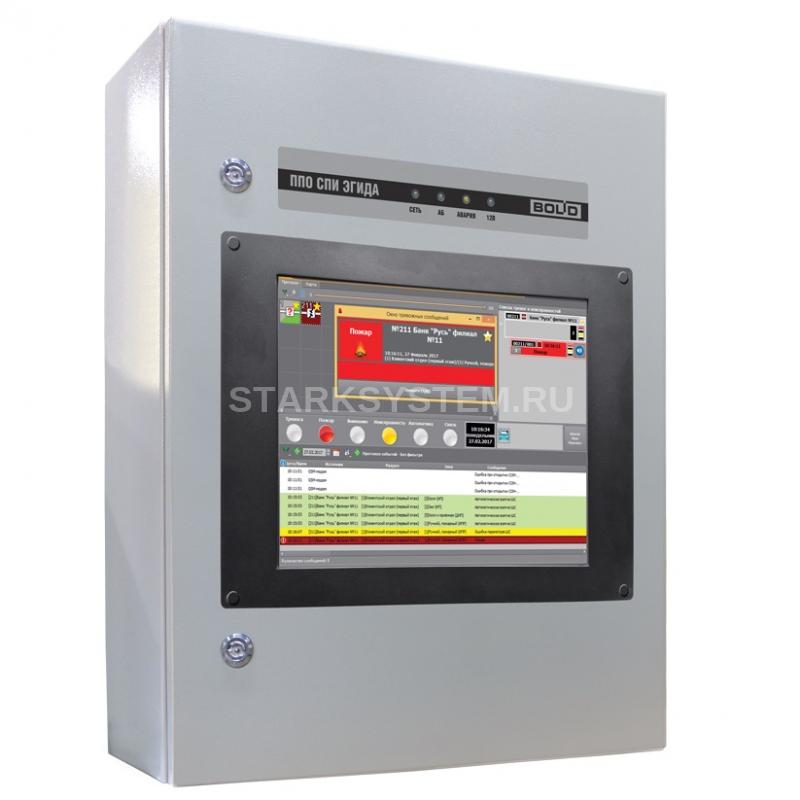

Прибор выполнен в виде шкафа защищённого исполнения IP40 с сенсорным монитором на лицевой панели для отображения информации и реагирования и индикаторами работы источника питания.
Прибор имеет возможность подключения внешнего монитора и периферийных устройств (клавиатура, мышь).
ППО Эгида состоит из следующих компонентов:
Микропроцессорный блок управления защищённого исполнения
Промышленный GSM модем
Сенсорный монитор 15 дюймов
8-ми портовый коммутатор Ethernet
Приёмный модуль "УОП-3 GSM"
Модуль блока питания
Аккумуляторные батареи 12В х 40А•ч (приобретаются отдельно)
В состав комплекта ППО СПИ "Эгида" входят клавиатура и мышь для конфигурирования прибора.
ППО "Эгида" выполняет следующие функции:
Обеспечивает приём, расшифровку и отображение сигналов "ВНИМАНИЕ", "ПОЖАР-1", "ПОЖАР-2", "ПУСК", "ЗАДЕРЖКА ПУСКА", "БЛОКИРОВКА ПУСКА", "СБРОС ЗАДЕРЖКИ ПУСКА", "ОСТАНОВ", "АВТОМАТИКА ОТКЛЮЧЕНА", "ТРЕВОГА", "НЕИСПРАВНОСТЬ", "ОТКЛЮЧЕН", сигналов неисправностей, сигналов потери связи с приборами пожарной сигнализации, оконечными приборами передачи извещений, пультовыми приборами. А также обеспечивает получение другой служебной информации, обработку этой информации и ее отображение на встроенном экране на совмещённых многоцветных индикаторах в соответствии с требованиями ГОСТ Р 53325- 2012
Звуковая сигнализация в режимах "Тревога", "Пожар", "Пуск", "Неисправность" осуществляется внутренним звуковым сигнализатором
Приём извещений от ПОО и систем передачи извещений с использованием протоколов Ademco Contact ID, CSD (DC-09), SMS, MODBUS RTU, SurGard по беспроводным каналам сотовой связи GSM/GPRS, локальной сети Ethernet на приёмные устройства "УОП-3 GSM", GSM-модем и сетевую плату ППО "Эгида" и по радиоканалу на пультовые устройства серии "БазАльт", "Lonta-Optima", "Lonta-202"
Автоматизированный контроль за состоянием охраняемых объектов с учетом режимов охраны (строгом и нестрогом отключении объекта от пожарной охраны, режима кроссировки) и типов зон (пожарные и технологические)
Управление релейными выходами объектов пожарной охраны через отправку команд оператором ПЦО
Отображение мультисостояний объектов пожарной охраны, охраняемых зон и разделов, состояний приборов в любой момент времени на экране рабочего места
Разделение функций контроля оконечных устройств (шлейфов, зон) и состояния приборов сигнализации (зоны состояния приборов)
Просмотр состояния всех объектов пожарной охраны и логических элементов на интерактивном поэтажном плане объекта
Контроль выполнения команд оператора через систему протоколирования и использования диалоговых окон
Графическое систематизированное представление БД (оборудования и охраняемых объектов)
Система отчетов
Конструкция прибора представляет металлический корпус с сенсорным жидкокристаллическим дисплеем, единичными световыми индикаторами обобщённых состояний объектов на дисплее и дополнительными световыми индикаторами аварийных состояний питания прибора на корпусе.
В качестве внешних приёмных модулей ППО "Эгида" могут выступать: базовая станция "БазАльт-8016", выносной приёмник "RS-201RD" вместе с пультом централизованного наблюдения "RS201-PN", базовая станция "RS-202BSm" вместе с пультом централизованного наблюдения "RS202-PN". Базовые станции и выносные приёмники предназначены для удалённого сбора информации от объектового оборудования системы и передачи информации на ППО "Эгида". Базовая станция "БазАльт-8016" поддерживает передачу управляющих команд от ППО "Эгида" на объектовое оборудование серии "БазАльт".
ППО "БазАльт-8016", выносной приёмник "RS-201RD" вместе с пультом централизованного наблюдения "RS201-PN", базовая станция "RS-202BSm" вместе с пультом централизованного наблюдения "RS202-PN" также являются внешними подключаемым модулями и вынесены за пределы корпуса ППО.
В ППО "Эгида" предустановлен специализированный пакет программного обеспечения для организации работы оператора и администратора, взаимодействия с приёмными и объектовыми оконечными устройствами.
Приёмный модуль "УОП-3GSM" является модульно-блочным прибором, входящим в состав ППО "Эгида".
К ППО СПИ "Эгида" допускается подключение приборов ИСО "Орион" по проводным каналам связи и протоколам "Орион" и "Орион ПРО" (без использования ПОО) с применением преобразователей протокола "С2000-Ethernet", USB-RS485 и др.
