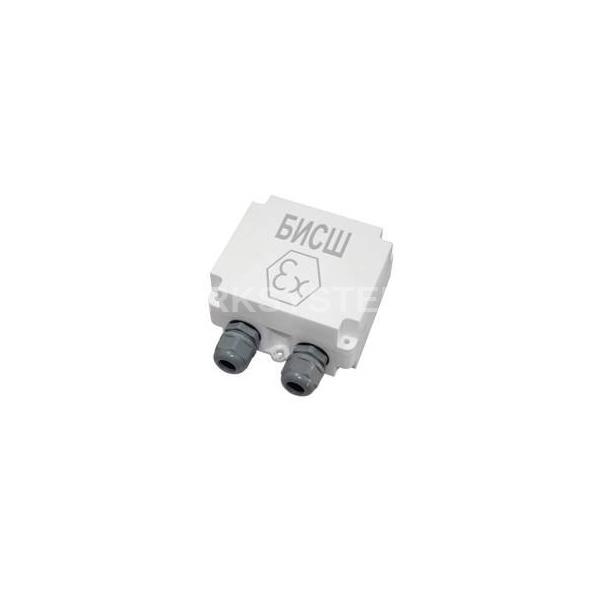

Магнито-контакт БИСШ Север

Описание Магнито-контакт БИСШ Север

Магнито-контакт БИСШ Север имеет гальваническую связь между входом и выходом и состоит из шунтирующих диодов (стабилитронов), последовательно включенных резисторов и плавких предохранителей. Назначение Барьер искрозащиты шлейфа «БИСШ» предназначен для обеспечения искробезопасности одного шлейфа пожарной или охранной сигнализации, с включенными в него пожарными или охранными извещателями, датчиками с нормально замкнутыми или разомкнутыми контактами, а также извещателями, питаемыми по шлейфу сигнализации с уровнем искрозащиты «ia» для взрывозащищенного электрооборудования группы II, подгрупп IIC/IIB по ГОСТ 30852.10-2002 (МЭК 60079-11:1999). БИСШ предназначен для размещения вне взрывоопасной зоны. БИСШ может использоваться совместно с приборами охранными, пожарными и охранно-пожарными приёмно-контрольными (ППКОП) типа «ГИППО-1М», «Гранит 2», «Сигнал 20П SMD», «Сигнал 20» и подобными при соответствии технических характеристик БИСШ и используемого ППКОП. При применении БИСШ необходимо учитывать, что данный барьер вносит в шлейф сигнализации сопротивление порядка 660 Ом, поэтому при его применении совместно с приборами приёмно-контрольными, следует учитывать: В режиме охранной сигнализации, барьер не вносит искажений в работу ППКОП. В режиме пожарной сигнализации с нормально-замкнутыми извещателями, барьер не вносит искажений в работу ППКОП. В режиме пожарной сигнализации с токопотребляющими извещателями, прибор может вносить искажения в работу ППКОП при коротком замыкании шлейфа сигнализации, например:     - ППКОП «Гранит 2» при коротком замыкании шлейфа сигнализации выдаст извещение «Внимание» (сработал один извещатель) вместо извещения «Неисправность».     - ППКОП «Сигнал 20П SMD» при коротком замыкании шлейфа сигнализации выдаст извещение «Внимание» (сработал один извещатель) вместо извещения «Неисправность».     - ППКОП «Сигнал 20» при коротком замыкании шлейфа сигнализации выдаст извещение «Пожар». БИСШ имеет степень защиты оболочки по ГОСТ 14254 - IP 54. БИСШ не создает индустриальных помех. БИСШ предназначен для работы при температуре от минус 40° до плюс 50°С. При эксплуатации БИСШ допускаются воздействия: - вибрации с частотой от 10 до 150 Гц при максимальном ускорении 4,9 м/с² (0,5 g). - относительной влажности до 93% при температуре 40°С. БИСШ содержит выходную искробезопасную электрическую цепь, выполненную с уровнем взрывозащиты «ia». Барьер искрозащиты шлейфа «БИСШ» является пассивным барьером, относится к классу связанного электрооборудования предназначенного для установке вне взрывоопасных зон и имеет маркировку по взрывозащите [Exia]IIC/IIB по ГОСТ 30852.0-2002 (МЭК 60079-0:1998). «БИСШ» соответствует требованиям технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах», устанавливающего на единой таможенной территории Таможенного союза единые обязательные для применения и исполнения требования к оборудования для работы во взрывоопасных средах. Пример обозначения при заказе: «Барьер искрозащиты шлейфа «БИСШ» АТФЕ. 426439.001 ТУ»

Технические характеристики Магнито-контакт БИСШ Север

• Маркировка по взрывозащите: [Exia]IIC/IIB
• Количество ШС: 1
• Номинальное напряжение в ШС, В: 28.4
• Степень защиты: IP54
• Диапазон рабочих температур, °С: -40…+50
• Габаритные размеры, мм: 120х151х67
• Масса, не более, кг: 0.6
