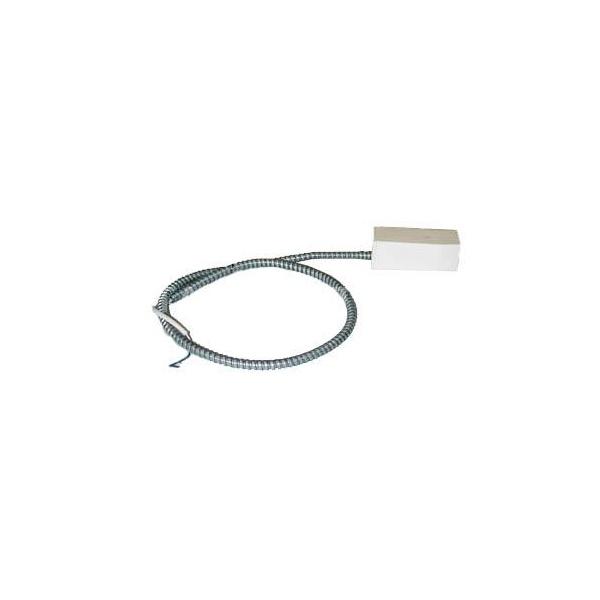

Магнито-контакт ДИМК/В

Описание Магнито-контакт ДИМК/В

Датчики инерционные магнитоконтактные взрывозащищенные ДИМК/В (далее - датчики), предназначены для блокировки остекленных конструкций на разрушение стеклянного полотна, при воздействии на контролируемую площадь удара с энергией, соответствующей 2/3 от энергии, разрушающую контролируемую площадь, на попытку съема стеклянного полотна из крепежной конструкции, на попытку съема оконных рам с выдачей сигнала "Тревога" на приемно-контрольный приборы, имеющие сертифицированные барьеры безопасности с выходными искробезопасными цепями уровня «ia». Для подключения датчика в шлейф сигнализации производитель рекомендует использовать устройство соединительное УС-4-Ех с маркировкой взрывозащиты 0ExiaIICT6 или аналогичное. Датчики ДИМК/В предназначены для подключения к линиям связи и устройствам, имеющим параметры искробезопасных цепей, установленных с учетом требований искробезопасности для электрических цепей подгруппы IIC по ГОСТ 31610.11-2014 (IEC 60079-11:2011).Датчики не содержат электрических элементов, способных накапливать энергию, опасную для поджигания газов категории IIС. Электрические зазоры, пути утечки и электрическая прочность изоляции соответствуют требованиям ГОСТ 31610.0-2014 (IEC 60079-0:2011). ДИМК/В имеют маркировку взрывозащиты «0Ex ia IIC T6 Ga Х» по ГОСТ 31610.0-2014 (IEC 60079-0:2011). Знак «Х», стоящий после маркировки взрывозащиты в ДИМК/В, изготавливаемых с постоянно присоединенным кабелем, означает, что при их монтаже необходимо подсоединение свободного конца кабеля согласно требованиям п. 14.1 по ГОСТ 31610.0-2014 (IEC 60079-0:2011). Датчики относятся к взрывозащищенному электрооборудованию группы II по ГОСТ 31610.0-2014 (IEC 60079-0:2011) и предназначены для применения во взрывоопасных зонах в соответствии с установленной маркировкой взрывозащиты, требованиями ТР ТС 012/2011, ГОСТ IEC 60079-14-2013, других нормативных документов, регламентирующих применение электрооборудования во взрывоопасных зонах. Возможные взрывоопасные зоны применения датчиков, категории взрывоопасных смесей газов и паров с воздухом – в соответствии с требованиями ГОСТ IEC 60079-10-1-2011 «Взрывоопасные среды. Часть 10-1. Классификация зон. Взрывоопасные газовые среды», ГОСТ Р МЭК 60079-20-1-2011 «Взрывоопасные среды. Часть 20-1. Характеристики веществ для классификации газа и пара. Методы испытаний и данные», других нормативных документов, регламентирующих применение электрооборудования во взрывоопасных зонах. Датчик инерционный магнитоконтактный взрывозащищенный ДИМК/В конструктивно состоит из геркона и магнита, размещенных в едином корпусе из ударопрочного полистирола с постоянно присоединённым кабелем. Датчики рассчитаны на непрерывную круглосуточную работу. Датчики являются неремонтируемыми изделиями. Указания по монтажу и эксплуатации Монтаж датчика на охраняемом объекте производится по соответствующей нормативно-технической документации на монтаж, испытания и сдачу в эксплуатацию установок охранной и охранно-пожарной сигнализации. Подключение датчик производить в предварительно обесточенный шлейф сигнализации, при помощи соединительных устройств, имеющих необходимый уровень взрывозащиты. В процессе эксплуатации датчик не требует технического обслуживания и является неремонтируемым изделием.

Технические характеристики Магнито-контакт ДИМК/В

• Маркировка по взрывозащите: 0ExiaIICT6
• Выходное сопротивление при замкнутых контактах (НОРМА), Ом, не более: 0,5
• Выходное сопротивление при разомкнутых контактах (ТРЕВОГА), Ом, не менее: 200000
• Диапазон коммутируемых напряжений, В: 0,02 – 20
• Диапазон коммутируемых токов, А: 0,001 – 0,02
• Масса датчика, г, не более: 50
• Диапазон рабочих температур, °С: -50...+50
• Вывод (тип провода): КСПВГ 2х0,2
• Длина вывода: 0,3 м
• Степень защиты от внешних воздействий по ГОСТ 14254-2015, не ниже: IP65
