Оникс ТРОМБОН СОРС-ПД

Код товара: 1472279
Розн. цена: 84 869 руб
Ваша цена: 84 869 руб

Оборудование
адаптировано для
Российских условий
Гарантия до 10 лет
на все товары
Описание

Описание Оникс ТРОМБОН СОРС-ПД

Пульт диспетчера Оникс ТРОМБОН СОРС-ПД предназначен для организации и управления двухсторонней связью диспетчера с абонентскими вызывными устройствами. Пульт диспетчера имеет порт для подключения ПК с сервисным программным обеспечением. Питание пульта диспетчера осуществляется от Локального блока связи. Конструктивно Пульт диспетчера выполнен в настольном стальном корпусе с лицевой панелью из алюминиевого сплава. На лицевой панели ПД расположены дисплей, кнопки управления, громкоговоритель и микрофон.

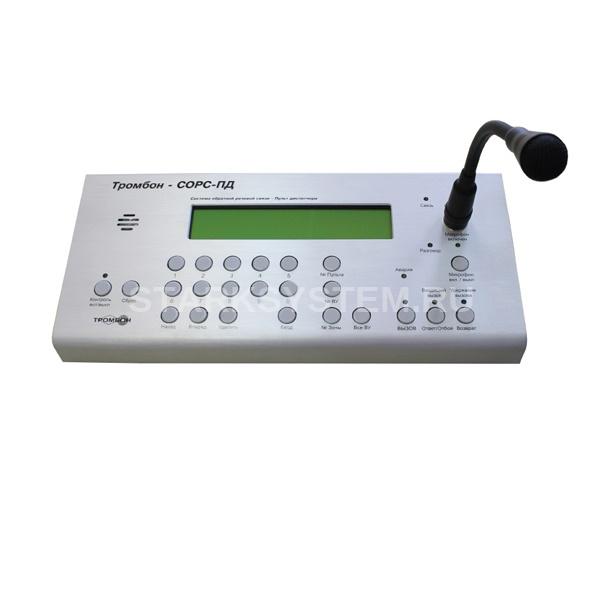

    Вид на лицевую панель Пульта
  1. Корпус Пульта;
  2. Громкоговоритель;
  3. Дисплей;
  4. Индикатор активного сеанса связи «Разговор»;
  5. Индикатор подключения к системе «Связь»;
  6. Индикатор «Питание»;
  7. Разъемы для подключения микрофона;
  8. Кнопка отключения и индикатор включенного микрофона;
  9. Индикаторы «Авария», зажигается при обнаружения неисправностей в системе;
  10. Кнопка постановки/снятия удержание вызова и индикатор удержания»;
  11. Индикатор входящего вызова и кнопка ответа и завершения разговора «Ответ/Отбой»;
  12. Кнопка и индикатор передачи сигнала вызова «Вызов»;
  13. Кнопка выбора для вызова всех абонентских устройств;
  14. Кнопки ввода набранного номера как: «№ Пульта», «№ Вызывного устройства» и «№ Зоны»;
  15. Кнопка «Ввод»;
  16. Кнопки набора номера «0» … «9»;
  17. Кнопка «Удалить»;
  18. Кнопка «Вперед»;
  19. Кнопка «Назад»;
  20. Кнопка «Сброс»;
  21. Кнопка включения/выключения и индикатор контроля помещения.
    Вид на Пульт со стороны разъемов
  1. Микрофон;
  2. Корпус Пульта;
  3. Разъем RJ45 для подключения ПД к ЛБС. Четырех проводной RS485 и питание;
  4. Разъем RJ45 для подключения Пульта к ПК по двухпроводной линии RS485.
Схема подключения Тромбон – СОРС – ПД к ЛБС.

Технические характеристики Оникс ТРОМБОН СОРС-ПД

  • Модель: ТРОМБОН СОРС-ПД
  • Тип: Прибор обратной речевой связи
  • Тип корпуса: Настольный, алюминиевая панель, основание сталь
  • Питание от ЛБС напряжением: 12-36 В
  • Громкоговоритель: 1 Вт
  • Микрофон: На выносной шее 23 см.
  • Линия связи с АВУ RS485: 1
  • Линия связи с ПД RS485: 1
  • Экран: 4 строки х 40 символов
  • Вес, кг: 1,4 кг
  • Габаритные размеры: 320х145х39 мм
  • Производитель: Оникс
Оникс ТРОМБОН СОРС-ПД
