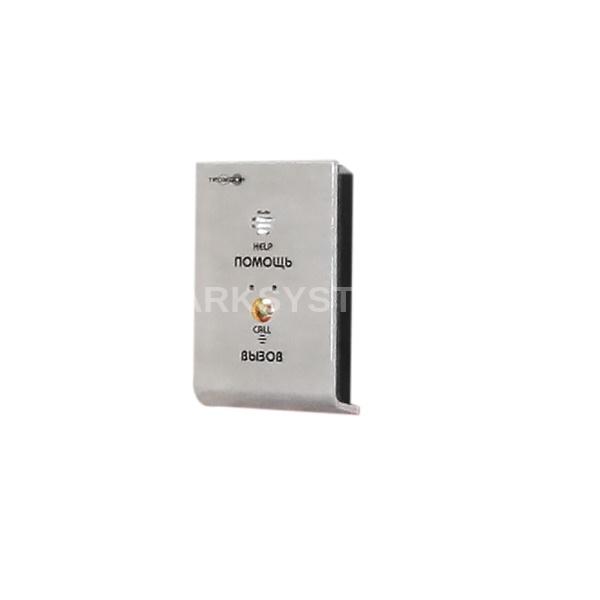

Оникс ТРОМБОН СОРС-АВУ исполнение "В"

Код товара: 1472282
Розн. цена: 29 461 руб
Ваша цена: 29 461 руб
Заказ в 1 клик

Оборудование
адаптировано для
Российских условий
Гарантия до 10 лет
на все товары
Быстрая бесплатная
доставка по России
Описание

Описание Оникс ТРОМБОН СОРС-АВУ исполнение "В"

Абонентское вызывное устройство «Тромбон – СОРС-АВУ» (врезное) предназначено для вызова оператора или поста-диспетчера и организации с ним двухсторонней голосовой связи. Абонентское вызывное устройство «ТРОМБОН – СОРС - АВУ», (далее АВУ) является компонентом Системы Обратной Речевой Связи «Тромбон – СОРС». АВУ, в составе с другими компонентами системы «Тромбон – СОРС», предназначено для построения:

  • систем оповещения и управления эвакуацией (СОУЭ) 4 и 5 типов;
  • экстренной связи для маломобильных групп населения (МГН);
  • громко говорящей связи (ГГС) на протяженных объектах. АВУ выпускается в соответствии с ТУ 4371-001-88310620-17 и следующими нормативными документами: федеральным законом 123-ФЗ, ГОСТ Р 53325-2012, СП 3.13130-2012 и СП 59.13130-2009. Конструктивно АВУ выполнено в металлическом корпусе, предназначенном для настенного монтажа. Корпус имеет съемную крышку для доступа к элементам коммутации. Внешний вид АВУ и вид без крышки приведен на рисунке. Цифрами на рисунке указаны:
    1. Корпус АВУ;
    2. Отверстия для крепления АВУ на стене;
    3. Контакты для перемычки. Перемычка на данные контакты устанавливается только для присвоения АВУ исходного заводского адреса. В рабочем режиме АВУ, перемычки на данных контактах быть не должно;
    4. Печатная плата АВУ;
    5. Разъем для подключения микрофона и громкоговорителя, которые расположены на крышке АВУ;
    6. Светодиодный индикатор вызова и наличия связи;
    7. Кнопка, предназначенная для вызова диспетчера и ответа на сигнал вызова;
    8. Разъемы для подключения линий связи с ЛБС и другими абонентскими вызывными устройствами;
    9. Разъем для подключения устройств, предназначенных для помощи МГН;
    10. Контакты для перемычки, предназначены для подключения к линии RS485 согласующего резистора (левая пара контактов) или для хранения перемычки (правая пара);
    11. Окно в задней стенке АВУ, предназначено для подведения линий связи с АВУ, ЛБС и МГН.
    12. Выступы для механического крепления крышки АВУ к основанию.
    Назначение разъемов и назначение их контактов разъемов ТРОМБОН – СОРС Схема подключения АВУ к линии связи с блокам ЛБС в системе Тромбон - СОРС Подключение устройств помощи МГН к АВУ в системе Тромбон – СОРС

    Технические характеристики Оникс ТРОМБОН СОРС-АВУ исполнение "В"

    • Модель: ТРОМБОН СОРС-АВУ исполнение "В"
    • Тип: Прибор обратной речевой связи
    • Тип корпуса: Врезной, алюминиевая панель, основание сталь
    • Питание от ЛБС напряжением: 12-36В
    • Порт для светозвукового табло: 1
    • Порт для подключения внешнего устройства вызова/сброса вызова: 1
    • Громкоговоритель: 1 Вт
    • Микрофон: встроенный 1
    • Вес, кг: 0,2 кг
    • Габаритные размеры: 90х145х39 мм
    • Производитель: Оникс
