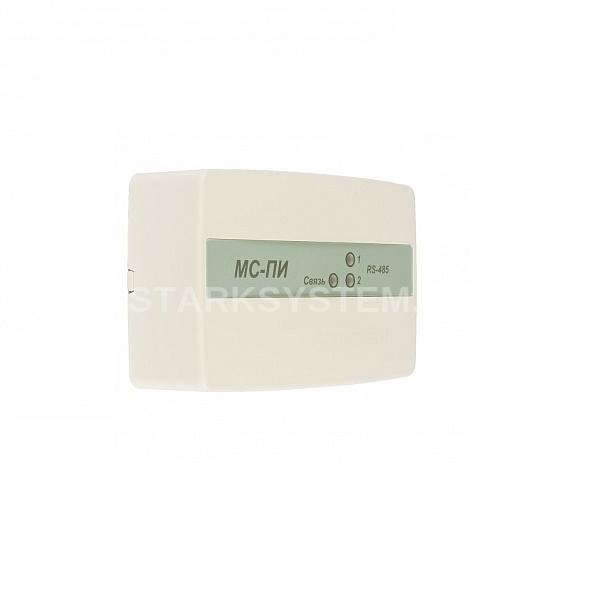

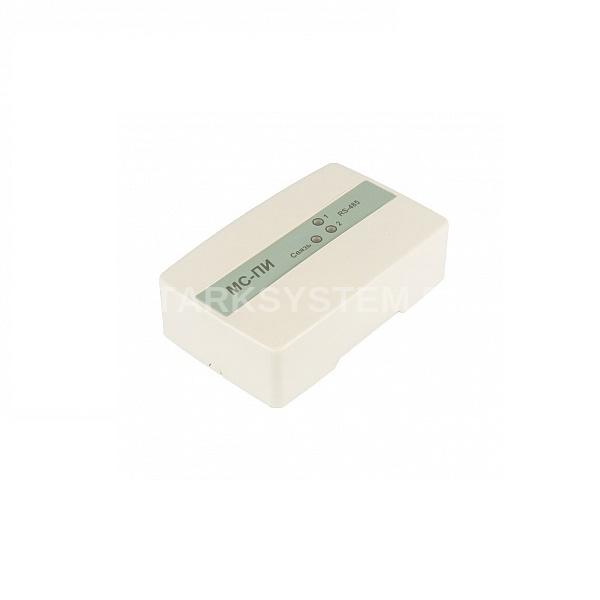

Рубеж МС-ПИ

Код товара: 1473464
Розн. цена: 9 171 руб
Ваша цена: 9 171 руб
Заказ в 1 клик

Оборудование
адаптировано для
Российских условий
Гарантия до 10 лет
на все товары
Быстрая бесплатная
доставка по России
Описание

Описание Рубеж МС-ПИ

Повторитель интерфейса МС-ПИ представляет собой цифровое электронное устройство, предназначенное для увеличения длины линии интерфейса RS-485 с помощью повторения принимаемого сигнала. Повторитель предназначен для использования с приборами «Рубеж-2АМ», «Рубеж-4А», «Рубеж-2ОП», ППКПУ серии «Водолей» или приборами других производителей, осуществляющими обмен по интерфейсу RS-485. Повторитель интерфейса МС-ПИ обеспечивает:

  • удлинение интерфейса RS-485 и обмен информацией между приемно-контрольными приборами и компьютером, находящихся в разных частях одного интерфейса;
  • работу перекрестных связей между приемно-контрольными приборами, находящимися в одной сети RS-485;
  • cветодиодную индикацию наличия обмена в линии;
  • протяженность линии интерфейса RS-485 непосредственно после повторителя интерфейса не более 1000 м.
  • время технической готовности повторителя к работе после включения питания – не более 1 с. На лицевой стороне прибора расположены светодиодные индикаторы, предназначенные для индикации текущего состояния повторителя. Светодиодный индикатор СВЯЗЬ:
  • при подключении USB мигает с частотой 1 Гц;
  • при записи параметров через USB мигает с частотой 5 Гц;
  • при подключении питания светится постоянно. Светодиодный индикатор RS-485 (1) и RS-485 (2):
  • при отсутствии обмена на линии – не светится;
  • при наличии обмена на линии – мигает с частотой обмена. При конфигурировании повторителя интерфейса через программу «repeater.exe» возможно задать следующие параметры:
  • длина слова (символа): 5; 6; 7; 8 бит;
  • количество стоповых бит: 1; 1,5; 2 бита;
  • паритет: нет; четности; нечетности;
  • скорость: 1200; 1800; 2400; 4800; 7200; 9600; 14400; 19200; 38400; 56000; 57600. При работе повторителя интерфейса с приборами Рубеж в процессе конфигурирования настраивается только параметр «скорость». Остальные параметры устанавливаются автоматически. Пример организации удлинителя интерфейса с использованием МС-ПИ Схема подключения повторителей интерфейса МС-ПИ

    Технические характеристики Рубеж МС-ПИ

    • Напряжение питания: от 10 до 14 В
    • Максимальное количество модулей в одной сети RS-485: 7
    • Максимальная длина линии RS-485 между двумя МС-ПИ, не более: 1000 м
    • Количество внешних интерфейсов для обмена и программирования:     типа RS-485: 2     типа USB: 1
    • Длина:     кабеля интерфейса RS-485, не более: 1000 метров     кабеля интерфейса USB: до 2 метров
    • Габаритные размеры модуля, не более: 125х78х37 мм
    • Масса, не более: 200 г
    • Рабочий диапазон температур: от 0 до плюс 40°С
    • Средний срок службы, не менее: 10 лет
    • Рубеж МС-ПИ
