Описание Рубеж ЭДУ-ПТ
Элемент дистанционного управления ЭДУ-ПТ предназначен для дистанционного управления режимами работы модуля пожаротушения МПТ-1.
Элемент дистанционного управления ЭДУ-ПТ обеспечивает:
выдачу команды модулю МПТ-1 на запуск пожаротушения по нажатию кнопки «ПУСК»;
выдачу команды модулю МПТ-1 на отмену запуска пожаротушения (остановку) по нажатию кнопки «СТОП».
тестирование работоспособности светодиодов и зуммера по нажатию кнопки «ТЕСТ»;
светодиодную индикацию состояния и режима работы модуля МПТ-1, к которому подключен ЭДУ-ПТ;
звуковую сигнализацию при запуске пожаротушения на МПТ-1.
Остановка пожаротушения по нажатию кнопки «СТОП» возможна только в случае, когда МПТ-1 находится в режиме запуска тушения.
При запуске МПТ-1, когда начинается отсчет задержи на пуск тушения, ЭДУ-ПТ выдает прерывистый звуковой сигнал с частотой 1Гц. Частота повторения сигнала увеличивается по мере завершения отсчета времени задержки. При произошедшем запуске тушения звуковой сигнал становится непрерывным.
К одному модулю МПТ-1 в линию ТМ/1-Ware (вход 3) можно подключить до 4-х элементов ЭДУ-ПТ. Каждый ЭДУ-ПТ имеет адрес в линии для отображения на ППКП, с какого конкретно ЭДУ-ПТ производится управление. Адрес ЭДУ-ПТ задается с помощью перемычки, расположенной на плате устройства.
ЭДУ-ПТ имеет на лицевой панели 7 светодиодных индикаторов:
ПОЖАР - светится при наличии пожара в зоне с МПТ-1;
АВТ.ОТКЛ. - светится, если МПТ-1 находится в режиме «Автоматика отключена»;
НЕИСПР. - светится при наличии неисправности на МПТ-1;
БЛК/ЗД - светится при блокировки пуска на МПТ-1 и мигает при отсчете задержки пуска тушения на МПТ-1;
СВЯЗЬ/ПИТАНИЕ - светится при наличии питания на ЭДУ-ПТ и наличии связи ЭДУ-ПТ с МПТ-1, мигает при отсутствии связи с МПТ-1;
ПУСК - мигает с постоянно увеличивающейся частотой при пуске МПТ-1, пока идет отсчет времени задержки на пуск тушения, и светится при произошедшем запуске тушения.
СТОП - постоянно светится при нажатии кнопки СТОП.

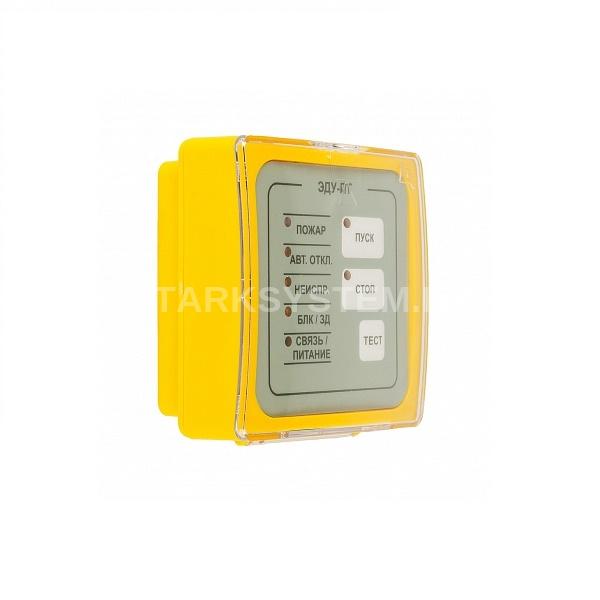

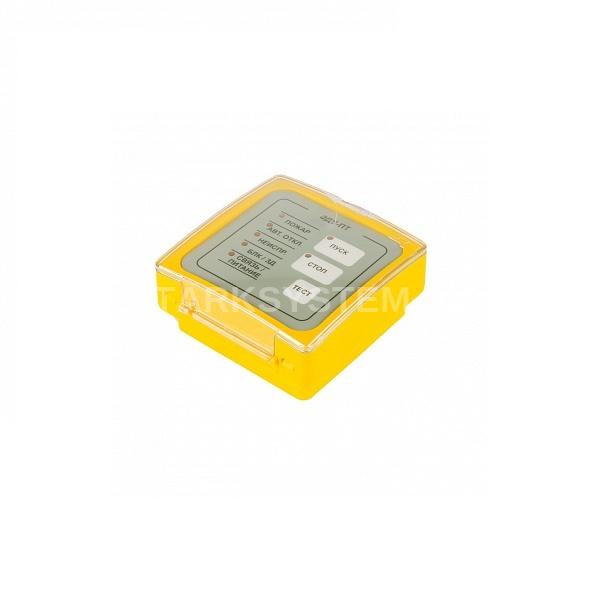

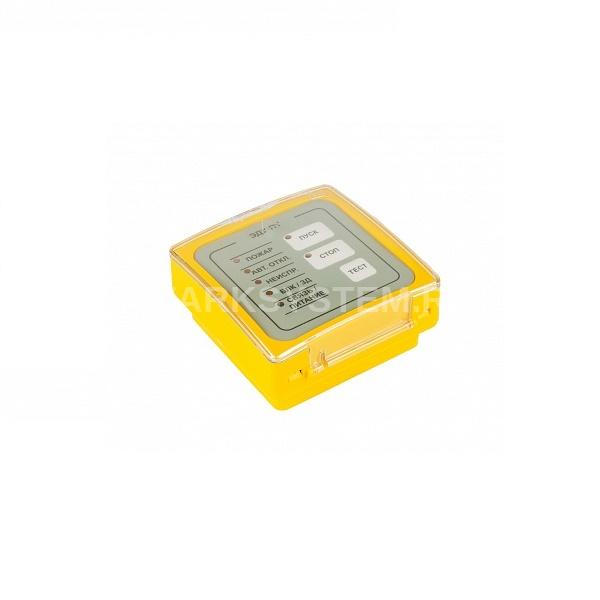

Внешний вид ЭДУ-ПТ и схема подключения
Технические характеристики Рубеж ЭДУ-ПТ
- Напряжение питания: от 9 до 30 В
- Потребляемый ток в дежурном режиме, не более: 20 мА
- Количество ЭДУ-ПТ, подключаемых к одному МПТ-1: до 4
- Общая длина линии связи ЭДУ-ПТ с МПТ-1, не более: 100 м
- Габаритные размеры ЭДУ-ПТ, не более: 87х90х45 мм
- Масса, не более: 100 г
- Рабочий диапазон температур: от минус 10 до плюс 55°С
- Средний срок службы, не менее: 10 лет
