Описание Рубеж-ПДУ
Пульт дистанционного управления Рубеж-ПДУ предназначен для дистанционного управления одним или группой исполнительных устройств, подключенных в АЛС одного или нескольких приемно-контрольных приборов «Рубеж-4А», «Рубеж-2ОП», ППКПУ серии «Водолей».
Пульт дистанционного управления позволяет управлять следующими исполнительными устройствами:
модулями дымоудаления МДУ исп.1, исп.2, исп.3;
релейными модулями РМ-1, РМ-2, РМ-К;
модулями речевого оповещения МРО-2М;
технологической адресной меткой АМ-Т в качестве блокиратора запуска группы.
Основные функции пульта дистанционного управления:
удаленное включение и выключение исполнительных устройств системы;
управление одним или группой исполнительных устройств;
светодиодная индикация состояния приписанных к направлениям устройств;
звуковая сигнализация неисправностей исполнительных устройств.
Рубеж-ПДУ управляет исполнительными устройствами по десяти направлениям. В каждое направление могут быть приписаны не более 100 исполнительных устройств.
Пульт дистанционного управления имеет на передней панели десять групп кнопок (ПУСК, СТОП, БЛК) по нажатию которых происходит запуск, остановка или блокировка запуска исполнительных устройств в соответствующем направлении. Каждому направлению исполнительных устройств соответствует своя группа кнопок.
Одно исполнительное устройство может быть приписано сразу к нескольким направлениям. В этом случае устройство становится групповым. Включается с любого направления, к которому оно относится, выключается только в случае, если выключены все направления, к которым оно приписано. Допускается не более 100 групповых исполнительных устройств.
В системе имеется возможность создания дублей направлений управления исполнительными устройствами, т.е. одним направлением можно управлять с разных ПДУ. Нельзя сделать дубль направления в пределах одного ПДУ, дубли направлений возможны только на разных ПДУ, находящихся в одной сети RS-485. Управление и индикация дублей являются прозрачными - направление-дубль управляется с любого ПДУ, к которому оно приписано, индикация состояния направления-дубля синхронизируется между ПДУ.
Рубеж-ПДУ имеет функции блокировки управления исполнительными устройствами каждого направления. Это реализуется нажатием кнопки БЛК соответствующего направления или срабатыванием технологической адресной метки АМТ, приписанной к данному направлению. Кнопка БЛК не отменяет блокировку по сработке АМТ и наоборот. Функции блокировки относятся к возможностям управления устройствами только с ПДУ и не влияют на включение/выключение устройств с ППКП.
Каждое направление имеет несколько состояний:
Норма выключено – дежурное положение группы ИУ. Отсутствуют неисправности у каждого ИУ из данной группы. ИУ готовы к управлению. При включении ПДУ все направления находятся в данном состоянии.
Норма включено – рабочее положение группы ИУ. В данное состояние переходит группа ИУ после нажатия на соответствующую кнопку управления ПДУ.
Неисправность при включении – в данное состояние переходит группа ИУ, если при выполнении команды на включение и до ее завершения произошла какая-либо неисправность с одним или несколькими ИУ, входящими в группу (потеря связи с ИУ, обрыв или КЗ выхода устройства, и т.д.).
Неисправность при выключении – в данное состояние переходит группа ИУ при неисправности любого входящего в эту группу ИУ и находящегося в этот момент в состоянии «норма выключено».
Блокировка включения – в данное состояние группа ИУ переходит при нажатии кнопки БЛК соответствующего направления или при сработке технологической метки АМТ в этом направлении.
ульт дистанционного управления имеет следующие светодиодные индикаторы:
НОРМА – зеленый. Светится в режимах «норма» и «блокировка». Мигает при режиме «неисправность».
БЛОКИРОВКА – желтый. Загорается при режиме «блокировка» направления.
НЕИСПРАВНОСТЬ – желтый. Загорается при режиме «неисправность» в направлении.
СВЯЗЬ – зеленый. Постоянно светится при наличии связи со всеми приборами, мигает - при потере связи с частью приборов, погашен - при потере связи со всеми приборами.
ПИТАНИЕ – зеленый. При наличии питания на обоих вводах - постоянно светится, при отсутствии питания на любом вводе - мигает.
Индикатор группы ИУ – в режиме «норма выкл.» светится зеленым, в режиме «норма вкл.» светится красным, «неисправность при выкл.» мигает зеленым, «неисправность при вкл.» мигает красным, «блокировка» светится желтым.
Индикатор кнопки БЛК – светится при блокировке направления по кнопке БЛК, мигает при блокировке направления от АМТ.
Рубеж-ПДУ имеет функцию ограничения доступа к органам управления. Блокировка клавиатуры производится прикладыванием ключей TouchMemory к считывателю передней панели пульта.

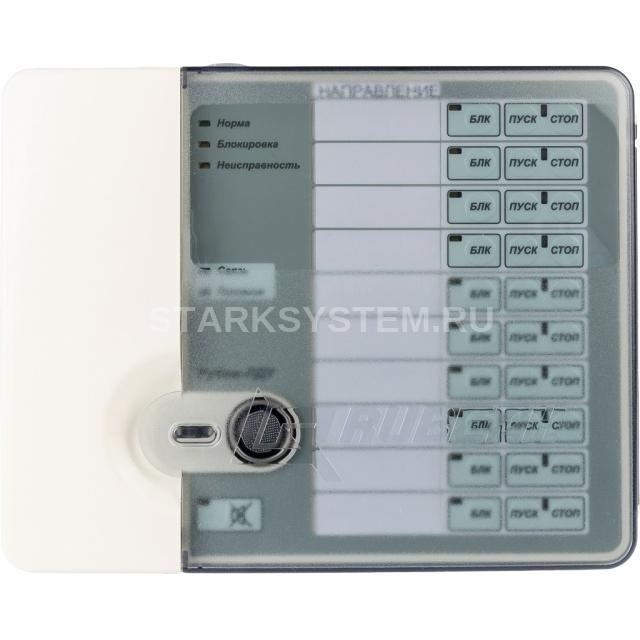

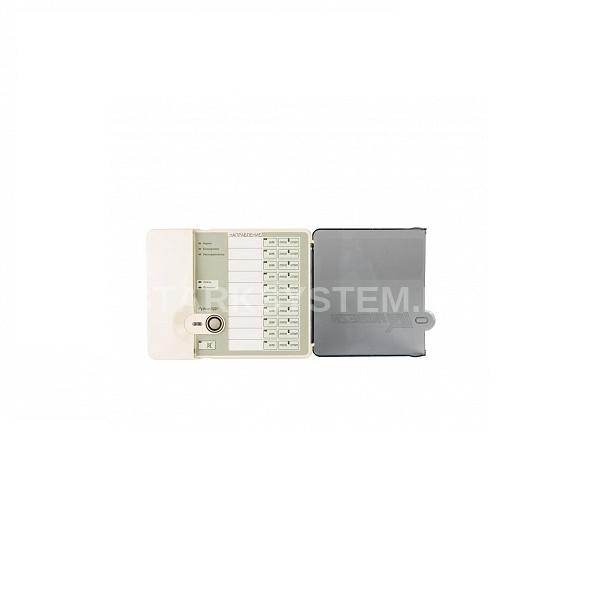

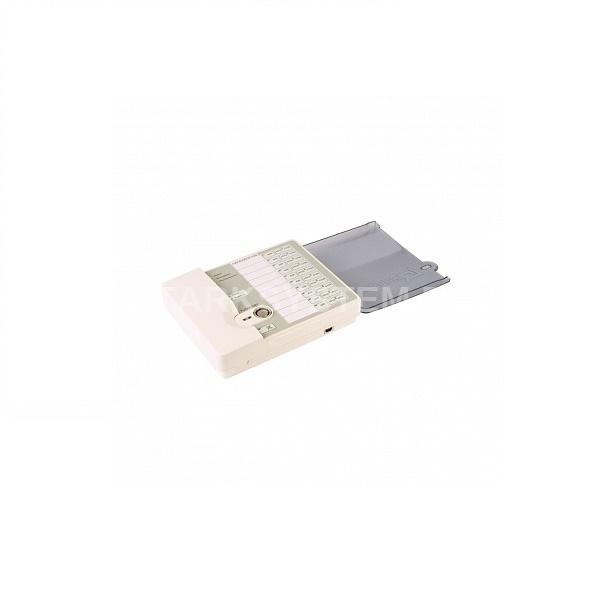

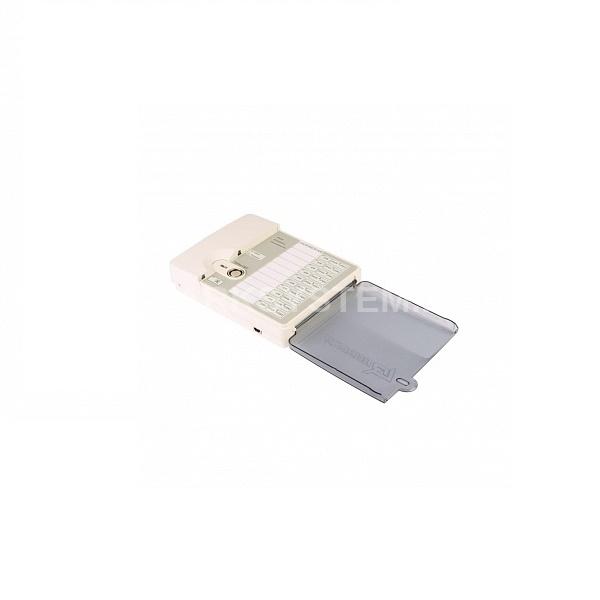

Внешний вид и схема подключения прибора
Технические характеристики Рубеж-ПДУ
- Напряжение питания: 10 - 28 В
- Потребляемая мощность, не более: 7 Вт
- Количество исполнительных устройств: 10
- Количество исполнительных устройств не более: 100
- Максимальное количество ПДУ в системе, не более: 10
- Количество светодиодных индикаторов состояния системы: 6
- Количество внешних интерфейсов для обмена и программирования:
— типа RS-485: 1
— типа USB: 1
- Длина кабеля
— интерфейса RS485,: не более 1000 м
— интерфейса USB: до 3 м
- Габаритные размеры модуля, не более: 200х160х50 мм
- Масса, не более: 1 кг
- Рабочий диапазон температур: от 0 до + 55°C
