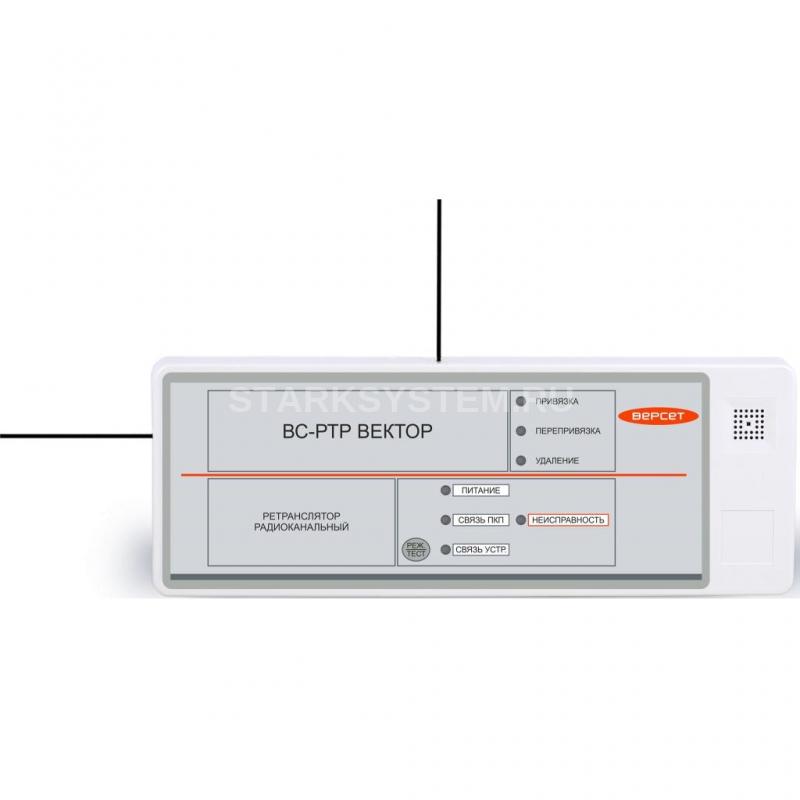

Сибирский арсенал ВС-РТР Вектор

Описание Сибирский арсенал ВС-РТР Вектор

Ретранслятор радиоканальный Сибирский арсенал ВС-РТР Вектор предназначен для работы в составе адресной охранно-пожарной радиоканальной системы «ВС ВЕКТОР-АР» совместно с приборами приемно-контрольными охранно-пожарными адресными радиоканальными указанной системы и радиоканальными устройствами этой же системы. Ретранслятор применяется для обеспечения устойчивой связи приемно-контрольного прибора с радиоканальными устройствами, размещенными в удаленных зонах объекта, или на участках, неблагополучных с точки зрения прохождения радио сигнала. Ретранслятор получает по радиоканалу информацию от радиоканальных устройств и передает ее приемно-контрольному прибору, получает от приемно-контрольного прибора команды управления и передает их радиоканальным устройствам, отображая выполнение своих функций на световых индикаторах. Особенности Ретранслятор выполняет прием и передачу сообщений с радиоканальным приемно-контрольным прибором и радиоканальными устройствами, при дальности взаимодействия на открытой местности на расстояние до 800 метров между прибором и ретранслятором, и до 600 метров между ретранслятором и радиоканальными устройствами. Ретранслятор может взаимодействовать с 8 радиоканальные устройствами - радиоканальными извещателями и оповещателями, тревожными и сигнальными радиоканальными кнопками. Электропитание ретранслятора выполняется от внешнего резервированного источника питания напряжением 12 В. Схемы подключения Схемы внешних соединений «ВС-РТР ВЕКТОР» Вид на клеммы для подключения внешних цепей и органы управления «ВС-РТР ВЕКТОР»

Технические характеристики Сибирский арсенал ВС-РТР Вектор

• Напряжение питания прибора, В: 12 ( 3,0) (–1,5)
• Ток, потребляемый прибором в рабочем режиме, не более, мА: 70
• Диапазон рабочих температур, °С: –30… 55
• Масса, не более, кг: 0,5
• Габариты, мм: 280x103x35
• Степень защиты от воздействия окружающей среды: IP40
• Общее количество радиоканальных устройств, закрепляемых за ретранслятором, не более, шт.: 8
• Максимальная дальность связи между ретранслятором и объектовым прибором на открытой местности, до, м: 800
• Максимальная дальность связи ретранслятора с радиоканальными устройствами на открытой местности, до, м: 600

Комплектация
1. Ретранслятор радиоканальный «ВС-РТР ВЕКТОР» ВС.425513.076 - 1 шт.
2. Руководство по эксплуатации, паспорт ВС.425513.076 РЭ - 1 шт.
3. Антенна ВС.301129.003 - 2 шт.
