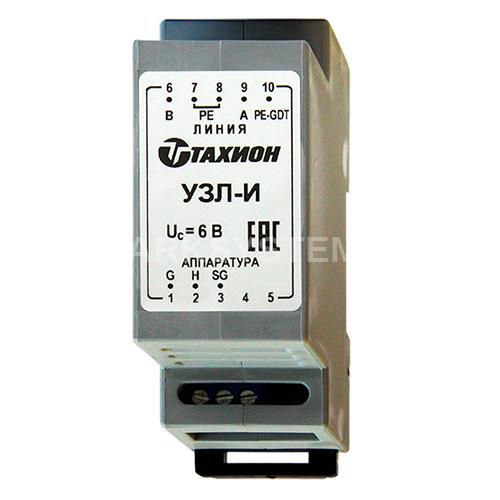

Тахион УЗЛ-И

Описание Тахион УЗЛ-И

Устройство защиты портов интерфейса Тахион УЗЛ-И предназначено для защиты от импульсных перенапряжений оборудования распределительных сетей аппаратуры промышленной автоматизации, портов последовательного интерфейса RS-485 и его аналогов, сигнальных портов систем управления и измерения.

Защищаемое оборудование: контроллеры систем сигнализации и автоматизации, исполнительные устройства, системы телеметрии и учёта.

Тахион УЗЛ-И по техническим и эксплуатационным характеристикам удовлетворяет требованиям МЭК 61643-21-2000, ГОСТ Р 51317.4.5-99.

Технические характеристики Тахион УЗЛ-И

• Номинальное рабочее напряжение UN 5 В DC
• Макс. длительное рабочее напряжение UС 6,5 В DC
• Номинальный рабочий ток IN 100 мА
• С2 Номинальный ток разряда (8/20 мкс) In / Линия-линия / линия-земля 2 / 2 кА
• Суммарный импульсный ток (8/20 мкс) 4 кА

  С2 Уровень напряжения защиты UP при In, не более

• Линия – линия (A – B) 15 В
• Линия – сигнальная земля (A, B – SG) 15 В
• Линия –защитная земля: (A, B, SG) – (PE-GDT) 600 В

• Время срабатывания tA, не более Линия-линия / линия-земля 10нс/100 нс
• Вносимое сопротивление на цепь, не более 4,7 Ом
• передачи данных, не более 1 Мбит / сек
• Диапазон рабочих температур - 55°С ¸ +85°С
• Габаритные размеры 89 х 58 х 35 мм
• Вес в упаковке 90 г
• Категория испытаний по МЭК 61643-21 С2
