Сибирский арсенал ВЕТТА-БР

Описание Сибирский арсенал ВЕТТА-БР

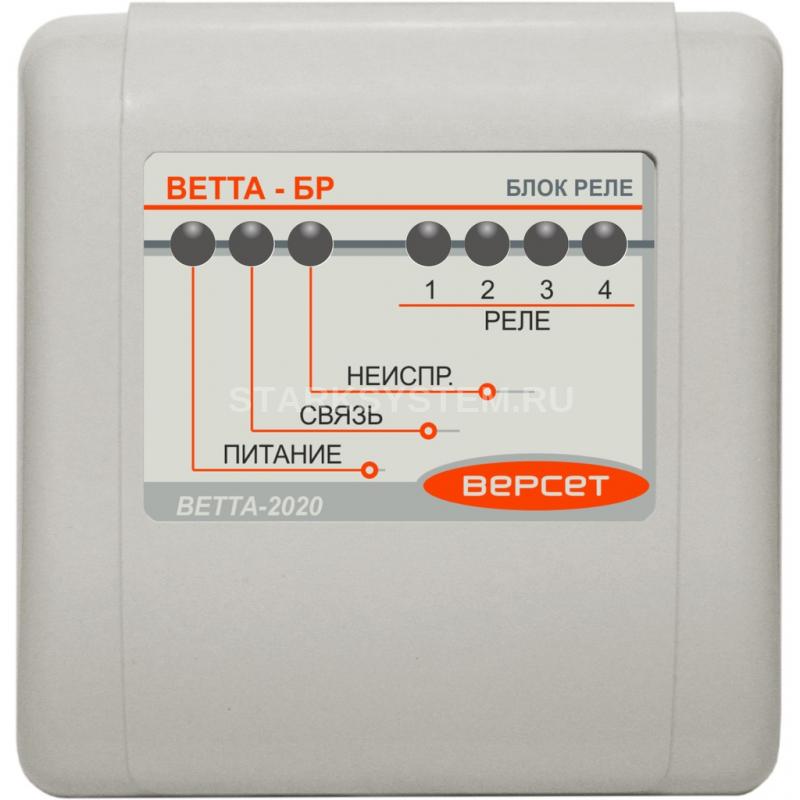

Блок реле Сибирский арсенал ВЕТТА-БР является компонентом прибора пультового «ВЕТТА – КП» и содержит 4 электромагнит-ных реле, каждое из которых выступает в качестве Кана-ла Коммутации (КК) системы. Каждый канал коммутации, согласно командам ОКП «ВЕТТА–КП», формирует сиг-налы для пультов централизованного наблюдения, управляет технологическим оборудованием и инженер-ными системами объекта, а также выдает сигналы во внешние цепи по событиям в системе. Схема соединений ОКП (СПИ без модемов)

Технические характеристики Сибирский арсенал ВЕТТА-БР

• Модель: ВЕТТА-БР
• Тип: Блок реле
• Тип трехпроводных линий связи (магистралей): RS–485
• Количество магистралей RS–485, шт.: 1
• Количество реле в БР, шт.: 4
• Переменное напряжение, не более, В: 250
• Постоянное напряжение, не более, В: 30
• максимальный ток, А: 3
• Рабочий диапазон напряжения питания, В: 10 – 15
• Максимальный ток потребления, мА: 150
• Количество входов питания 12 В: 2
• Наличие входа ВТС (контроль исправности внешнего резер-вированного источника питания):
• Рабочий температурный диапазон, °С: –30 … 50
• Степень защиты от воздействия окружающей среды: IP41
• Масса, не более, кг: 0,2
• Габаритные размеры, мм: 110,5x105x40

Комплектация:
1. Блок реле «ВЕТТА-БР» ВС.425513.050 - 1 шт.
2. Резистор 7,5 кОм ± 5%,0,125 - 1 шт.
3. Паспорт ВС.425513.050ПС - 1 шт.
