Теко Астра-РИ-М РР

Описание Теко Астра-РИ-М РР

Теко Астра-РИ-М РР - предназначен для приема по радиоканалу извещений от зарегистрированных радиоустройств системы «Астра-РИ-М» и передачи на ППКОП по интерфейсу RS-485. Радиорасширитель беспроводных зон в составе системы с центральным ППКОП Астра серии Pro (Астра-712 Pro, Астра-8945 Pro) для увеличения емкости системы; Контроль радиоустройств разных типов системы Астра-РИ-М под управлением центрального ППКОП; информационный обмен с центральным ППКОП по интерфейсу RS-485.

Особенности Астра-РИ-М РР

• два режима работы, устанавливаемые перемычками: системный ретранслятор
• встроенный радиомодуль Астра-РИ-М МРР;
• количество контролируемых радиоустройств разных типов под управлением ППКОП Астра-8945 Pro - 192;
• количество контролируемых радиоустройств разных типов под управлением ППКОП Астра-712 Pro – 48
• два входа питания (основной и резервный) по ГОСТ Р 53325;
• интерфейс USB для связи с ПК.

Технические характеристики Теко Астра-РИ-М РР

Рабочие частоты:
• литера 1 433, 42 МГц
• литера 3 434, 42 МГц Радиус действия радиоканала на открытой местности, не менее:
• для извещателей 300 м
• для КТС 1000 м
• для РПДК 1300 м
• для РТР 1500 м
• для РПД Астра-РИ 2000 м
• мощность МРР в режиме передачи, не более 10 мВт
• напряжение питания от 10 до 27 В
• ток потребления при напряжении 12 В, не более 100 мА
• ток потребления при напряжении 24 В, не более 80 мА
• время технической готовности, не более 60 с
• длина линии интерфейса RS-485 при условии применения кабеля типов КСВ-0,52/КСПВГ 0,2-0,5/УТП-5 до 1000 м
• габаритные размеры 136х86х38 мм Условия эксплуатации:
• температура от -10 до +55°С
• относительная влажность воздуха без конденсации влаги до 95% при +40°С
• степень защиты оболочкой IP20 Информативность

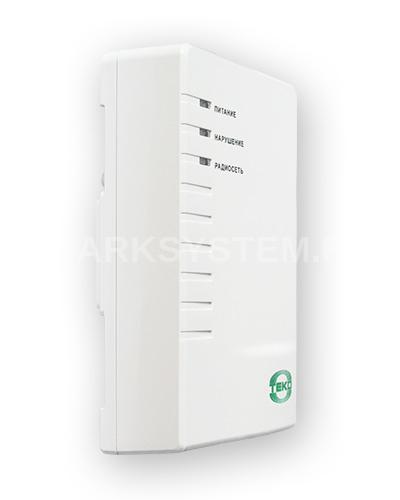

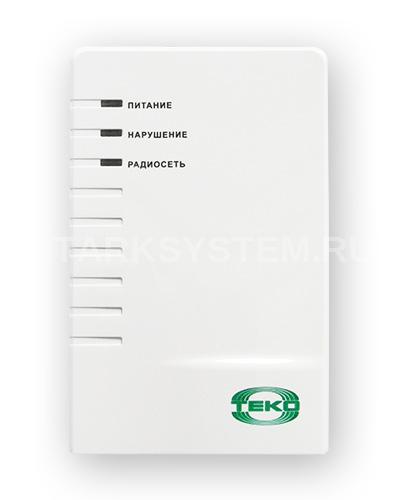

• 3 трехцветных индикатора:
• индикатор «ПИТАНИЕ» – состояние питания,
• индикатор «НАРУШЕНИЕ» - собственное состояние расширителя, включая состояние зарегистрированных в нем устройств,
• индикатор «РАДИОСЕТЬ» - передача/прием информации в радиосети;
• «А 485 В» - вход/выход интерфейса проводной связи RS-485;
• 4 универсальных программируемых выхода:
• «Relay 1» - «Relay 3» – обеспечивают коммутацию нагрузки не менее 0,1 А/100 В,
• «OC» – «открытый коллектор», обеспечивает коммутацию нагрузки 0,5 А/27 В.
