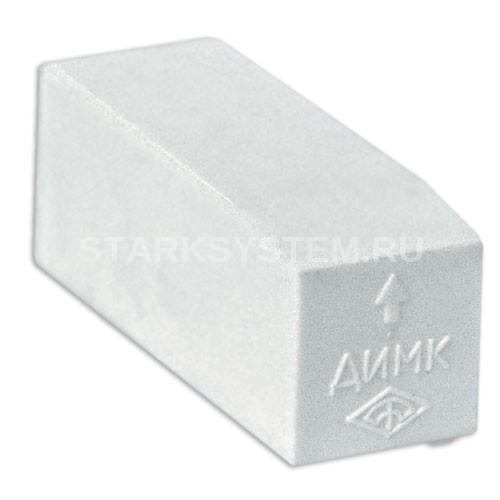

Магнито-контакт ДИМК

Описание Магнито-контакт ДИМК

Датчик инерционный магнитоконтактный Магнито-контакт ДИМК, Предназначен для блокировки различных конструкций охраняемых объектов. Блокировка остекленных конструкций на разрушение стеклянного полотна; на попытку разрушения стеклянного полотна при воздействии на контролируемую площадь удара с энергией, соответствующей 2/3 от энергии, разрушающую контролируемую площадь; на попытку съема стеклянного полотна из крепежной конструкции, на попытку съема оконных рам с выдачей сигнала "Тревога" на приемно-контрольные приборы. Датчик конструктивно состоит из геркона и магнита, выполненных в одном корпусе из полистирола ударопрочного УПМ 0508 (допускается замена полистирола на АВS пластик ).

Датчик имеет уровень взрывозащиты ''особовзрывобезопасный'' и маркировку взрывозащиты 0ExiаIICT6 (нанесена на корпусе датчика ) по ГОСТ Р 51330.0-99.

Особенности: Блокировка остекленных конструкций на разрушение стеклянного полотна: - на попытку разрушения стеклянного полотна при воздействии на контролируемую площадь удара с энергией, соответствующей 2/3 от энергии, разрушающую контролируемую площадь; - на попытку съема стеклянного полотна из крепежной конструкции; - на попытку съема оконных рам с выдачей сигнала «Тревога» на приемно-контрольный прибор, концентратор или пульт централизованного наблюдения.

Технические характеристики Магнито-контакт ДИМК

• Выходное сопротивление датчика: не более 0,5 Ом при токе (100 ± 10) мА – в режиме «Норма»; не менее 200 кОм – в режиме «Тревога».
• Датчик должен размыкать цепь контактов при наклоне его от рабочего положения в сторону посадочной плоскости на угол не менее 20° и замыкать контакты при возвращении его в рабочее положение.
• Сопротивление изоляции электрических цепей датчика относительно корпуса не менее: 20 МОм – при температуре окружающего воздуха (25 ± 10)°С и относительной влажности не более (80 ± 3)% по ОСТ 25 1099-83; 0,5 МОм – при температуре окружающего воздуха 30°С и относительной влажности до 98% по ОСТ 25 1099-83/
• Изоляция электрических цепей датчика относительно корпуса выдерживает в течение 1 мин действие испытательного напряжения практически синусоидальной формы частотой от 45 до 65 Гц, 750 В при температуре (25 ± 10)°С и относительной влажности не более 80% по ОСТ 25 1099-839.
• Длительность извещения о тревоге должна быть не менее 100 мс при воздействии на контролируемую площадь тарированного удара с энергией, соответствующей 2/3 от энергии, разрушающей контролируемую площадь.
• Контакты датчика не должны размыкаться при воздействии на контролируемую площадь бытовых и уличных помех (сотрясений, шумов) энергией, соответствующей 0,2 от энергии, разрушающей контролируемую площадь.
• Датчик должен быть устойчив к климатическим воздействиям: температура окружающего воздуха от минус 40 до плюс 50°С; относительная влажность окружающего воздуха до 98% при температуре 30°С.
• Габаритные размеры датчика - 22х25х60 мм.
• Масса датчика не более- 0,03 кг.
• Средний срок службы до списания датчика не менее 8 лет.
• Гарантированный срок службы датчика не менее 2,5 лет.
