Сигма-ИС АВИ "Рубикон"

Описание Сигма-ИС АВИ "Рубикон"

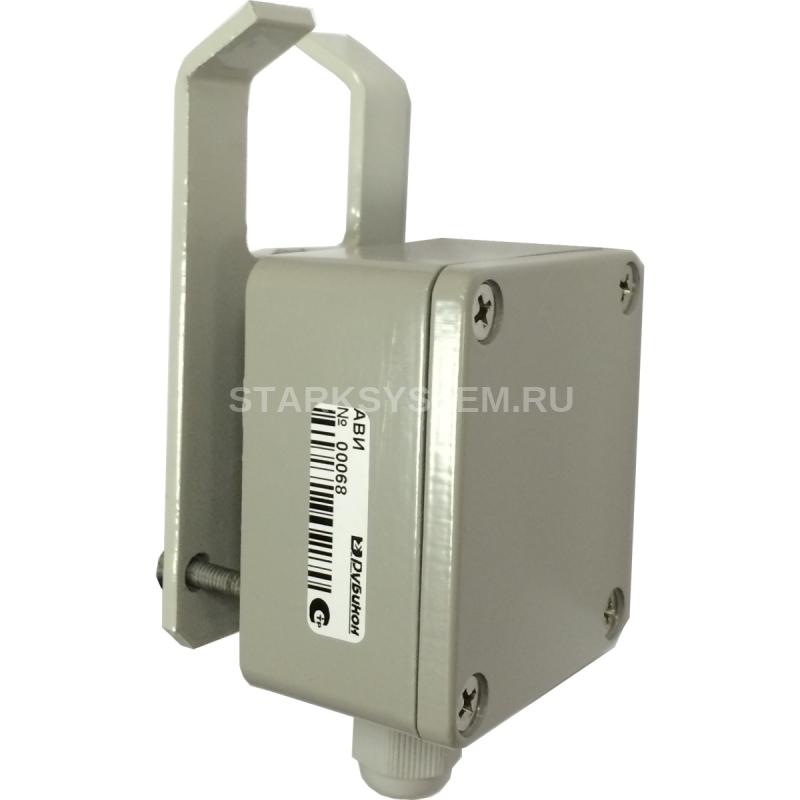

Сигма-ИС АВИ "Рубикон"- адресный вибрационный извещатель, входит в состав адресной системы безопасности АСБ «Рубикон» и предназначен для обнаружения попыток разрушения защищаемых конструкций, в том числе перепиливания, сверления, многократных ударов, а также перемещения самого извещателя или его вскрытии. Извещатель рассчитан на применение на сварных конструкциях из металлического прутка диаметром 8..20мм. Допускается применение на иных металлических конструкциях, но не гарантируется заявленная площадь контроля вибрационного канала.

АВИ "Рубикон" подключаются в АШ (адресный шлейф) и используются совместно с ППК “Рубикон” или КА2 “Рубикон”. В этом случае извещатели раздельно выдают извещения «тревога вибрация», «тревога, удары», «тревога, наклон», «внимание, вибрация», «внимание, наклон», «вскрытие корпуса», «неисправность канала акселерометра», «неисправность канала вибродатчика», «неисправность схемы». При отключении извещателя определяется состояние «потеря связи».

При подключении к адресному шлейфу могут настраиваться следующие параметры извещателя:

• чувствительность по каналу «вибрация»
• быстродействие по каналу «вибрация»
• допустимый наклон по каналу «акселерометр»
• быстродействие по каналу «акселерометр»

После установки параметров, они сохраняются в энергонезависимой памяти и действуют, в том числе после подключения в неадресный шлейф. Дополнительно, извещатели могут использоваться в неадресном режиме совместно с любыми неадресными приборами приемно-контрольными, допускающими сопротивление шлейфа от 50 ом. В этом случае АВИ "Рубикон" выдают одно извещение «тревога», как по каналу «вибрация», так и по каналам «акселерометр» и «вскрытие». При отключении питания извещатель также выдает извещение «тревога».

Технические характеристики Сигма-ИС АВИ "Рубикон"

• Напряжение питания в адресном режиме - от адресного шлейфа
• Напряжение питания постоянного тока в неадресном режиме, В - 9-28
• Ток потребления, максимальное значение, мА - 10
• Площадь защищаемой конструкции типа сварная решетка, м2, не более - 4
• Максимальное напряжение на контактах выходного реле при подключении в безадресный ШС, не более, В - 45
• Коммутируемое напряжение через контакты выходных реле сигналов “Тревога” и “Вскрытие корпуса”, не более, В - 100
• Максимальный ток через контакты выходных реле сигналов “Тревога” и “Вскрытие корпуса”, не более, мА - 100
• Диапазон рабочих температур, *С - (минус 40 … +60)
• Габаритные размеры , мм, не более - 58x83x37
• Масса, кг, не более - 0,25
