Тахион УЗЛ-ЕП

Описание Тахион УЗЛ-ЕП

Устройство защиты УЗЛ-ЕП предназначено для защиты от импульсных перенапряжений портов локальной сети Ethernet 10 Base-T/100 Base-TX/1000 Base-T, в том числе, использующих технологию PoE стандартов IEEE 802.3af, IEEE 802.3at и IEEE 802.3ab.

Защищаемое оборудование: сетевые видеокамеры, контроллеры систем сигнализации и автоматизации, компьютеры, коммутаторы и т.д.

УЗЛ-ЕП по техническим и эксплуатационным характеристикам удовлетворяет требованиям ГОСТ IEC 61643-21, ГОСТ IEC 61000-4-5.

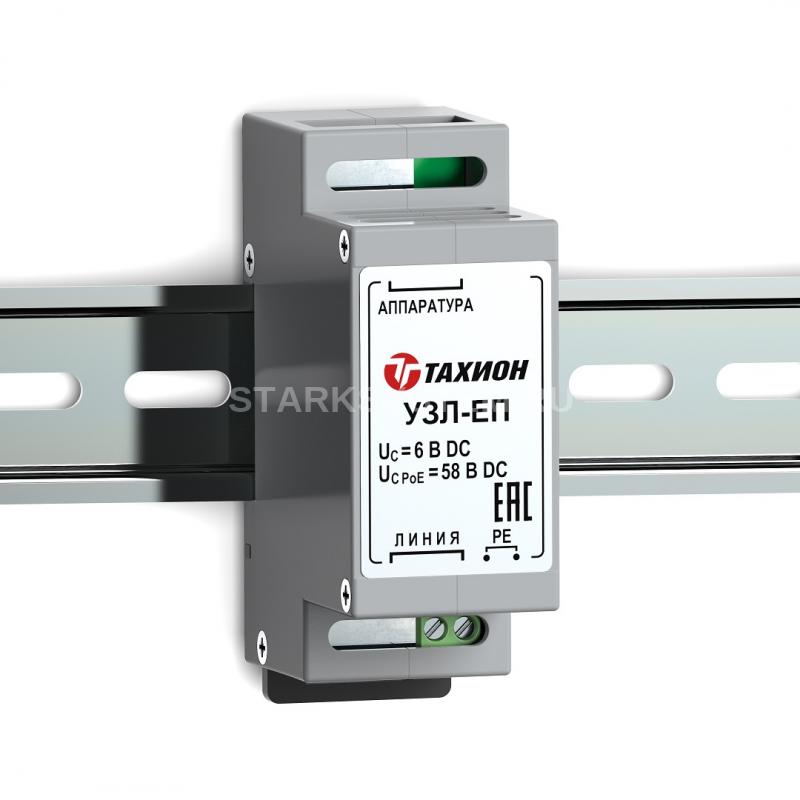

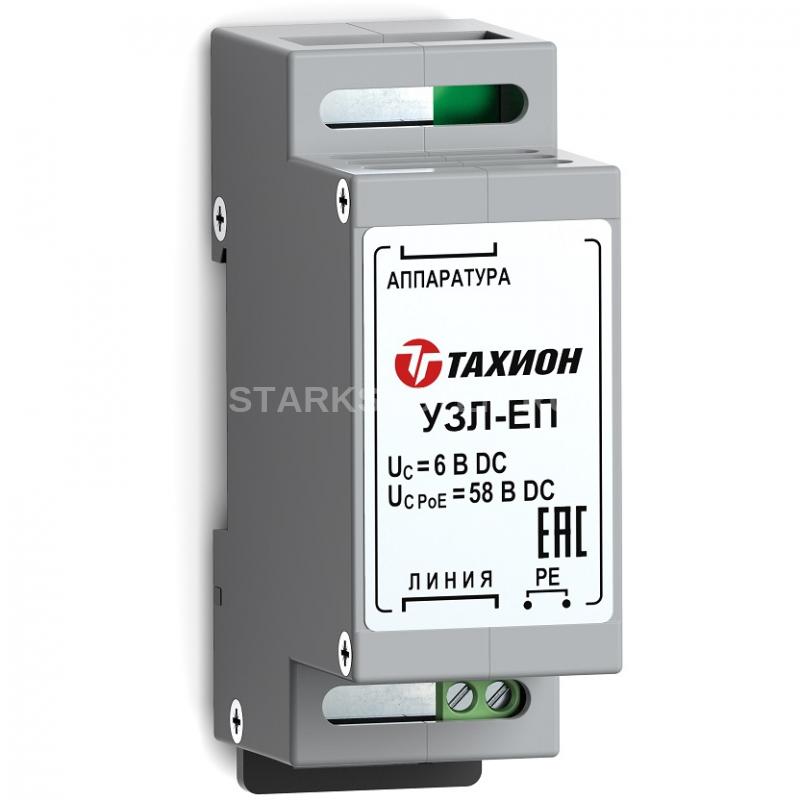

Степень защиты IP20 в соответствии с ГОСТ 14254. Конструктивно УЗЛ-ЕП выполнено в пластмассовом корпусе с креплением на 35мм DIN-рейку. Устройство выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.

Габаритные размеры

Схема

Технические характеристики Тахион УЗЛ-ЕП

Характеристики Линия данных Линия питания

Защищаемые пары (контакты RJ-45)	(1-2), (3-6), (4-5) и (7-8)	(1,2-3,6) и (4,5-7,8)
Макс. длительное рабочее напряжение UС	6 В DC	58 В DC
Номинальный рабочий ток IN	600 мА	600+600=1200 мА
Номинальный ток разряда (8/20 мкс) In Линия-линия / линия-земля	100 А / 2 кА	100 А / 2 кА
Уровень напряжения защиты UP при InЛиния-линия / линия-земля, не более	20 В / 550 В	120 В / 550 В
Уровень напряжения защиты UP при 1кВ/мкс:Линия-линия / линия-земля, не более	15 В / 550 В	90 В / 550 В
Время срабатывания TaЛиния-линия / линия-земля	<10 нс / <100 нс	<10 нс / <100 нс
Вносимое затухание	<2 дБ (<250МГц)	–
Диапазон рабочих температур	-55°С ÷ +85°С
Габаритные размеры	89 х 58 х 35 мм
Тип подключения (Вход-Выход)	RJ45- RJ45
Вес в упаковке	90 г
Категория испытаний по МЭК 61643-21	С1, С2



Габаритные размеры
