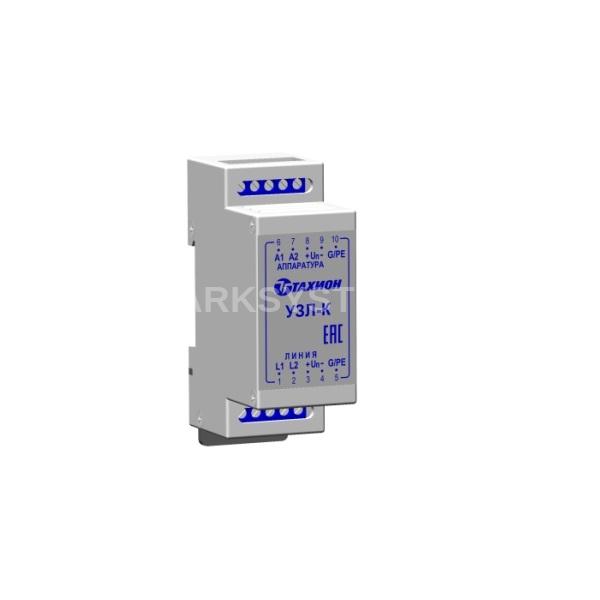

Тахион УЗЛ-К

Описание Тахион УЗЛ-К

Устройство Тахион УЗЛ-К предназначено для защиты протяженных симметричных и несимметричных линий (коаксиальных, витой пары и т.д.) и цепи питания от импульсных перенапряжений, вызванных электромагнитными импульсами высоких энергий (грозовыми разрядами). Основное применение: грозозащита видеокамер по цепям видеосигнала и питания.

Технические характеристики Тахион УЗЛ-К

• Максимальный импульсный разрядный ток при t имп 8/20мкс (Imax): 10 кА;
• Номинальное рабочее напряжение: 6 В;
• Уровень напряжения защиты при Imax: 15 В;
• Вносимое сопротивление для коаксиальной линии: 5 Ом; для симметричной линии: 10 Ом;
• Время срабатывания, менее: 30 нсек;
• Ослабление в спектре видеосигнала на частоте 6 МГц, не более: 1 дБ.
• Номинальное рабочее напряжение: 12/24 В DC;
• Максимальный ток: 1,5 А;
• Максимальный импульсный разрядный ток при t имп 8/20мкс (Imax): 10 кА;
• Уровень напряжения защиты при Imax: 30/50 В;
• Вносимое сопротивление: 1 Ом;
• Время срабатывания, менее: 30 нсек.
• Количество защищаемых пар: по цепи сигнала: 1; по цепи питания: 1;
• Диапазон рабочих температур: -55°С ÷ +60°С;
• Вес в упаковке: 50 г.
• Габаритные размеры, мм (ДхШхВ): 50х40х16,5 - для бескорпусного исполнения; 86х34х56 - для корпусного исполнения
