Сигма-ИС ППК-М "Рубикон"

Описание Сигма-ИС ППК-М "Рубикон"

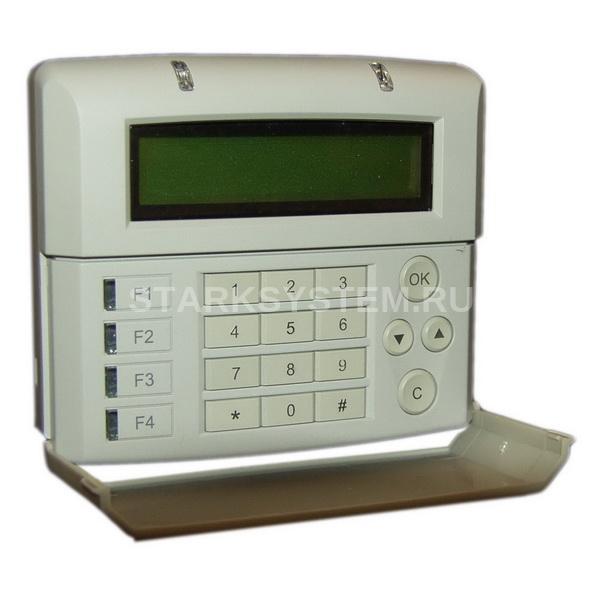

Прибор приемно-контрольный Сигма-ИС ППК-М "Рубикон" - основное устройство для построения адресной системы безопасности.

Особенности Сигма-ИС ППК-М "Рубикон"

• ОСНОВНЫЕ ФУНКЦИИ
  • Контроль до 255 устройств на встроенном двухпроводном адресном шлейфе
  • Отображение на графическом дисплее общего состояния системы и происходящих событий.
  • Хранение событий (до 2000) на встроенной памяти.
  • Обновление ПО, загрузка/выгрузка конфигурации через microSD карту.
  • Просмотр состояния/управление/конфигурирование подключенных устройств.
  • Автоматическое нахождение устройств на адресном шлейфе (plug & play).
  • Контроль доступа пользователя к функциям конфигурирования.
  • Контроль подключенных по RS-485 устройств (КА2, БИС-Рубикон, СКИУ-01, КД2).
  • Соединение с компьютером по RS-485.
• ФУНКЦИИ КОНФИГУРИРОВАНИЯ СИСТЕМЫ
  • Объединение подключенных устройств в области.
  • Поддержка до 5000 пользователей (для СКУД, Охранной сигнализации и пожаротушения).
  • Управление системой на базе областей (сброс/взятие/снятие/обход неготовых) с клавиатуры или ПО верхнего уровня (РМ-3).
  • Автоматическое управление выходами (локальными или на адресных устройствах) добавленными в области, в сосответсвии с текущим состоянием области и конфигурации выхода.
  • Объединение состояния нескольких областей в одну (или несколько) областей более верхнего уровня.
• ПОДДЕРЖИВАЕМЫЕ УСТРОЙСТВА
  • Адресные устройства: А2ДПИ, ИР (всех исполнений), АОПИ, ИРС, АРмини, АР5, ИСМ22, ОСЗ, А2ДПИм, МПТ - 10, АМК, АТИ, ИСМ-220
  • Сетевые устройства: КА2, БИС-Р, СКИУ-01, СКИУ-02, ППД-01, КД2, ПУО-03, СКШС-01, СКШС-02, СКШС-04

Технические характеристики Сигма-ИС ППК-М "Рубикон"

• Напряжение питания, В 9..28
• Максимальный ток потребления при напряжении 12в, мА:
  • в дежурном режиме при 255 извещателях 220
  • в режиме оповещения 900
• Габаритные размеры, мм, не более 45х120х42
• Масса , кг, не более 0,35
• Суммарное количество ТС, не более 5000
• Максимальное количество областей 300
• Максимальное количество извещателей в одной области 256
• Максимальное количество пользователей 2000
• Скорость передачи данных по RS-485 интерфейсу, кбит/с 9600, 19200
• Общее количество устройств КА2, поддерживаемых на линии RS485, не более 8
• Общее количество сетевых устройств (не КА2), не более 31
• Параметры встроенного адресного шлейфа
  • максимальное количество адресных устройств 255
  • максимальное потребление устройств адресного шлейфа (оба луча, максимум, в режиме оповещения) , мА 140
• Максимальное потребление устройств адресного шлейфа (каждый луч по отдельности или кольцо в целом), мА :
  • в дежурном режиме (максимум, режим шлейфа 20 В, 40 мА) 30
  • в дежурном режиме (максимум, режим шлейфа 20 В, 100 мА) 80
  • в режиме оповещения (максимум) 80
• Параметры выходов на оповещатели
• Напряжение на выходе 9 … 28 В (равно напряжению питания)
• Ток ограничения нагрузки (раздельно по каждому выходу), мА 100
• Контроль линии подключения оповещателей На обрыв и короткое замыкание
• Тип контактов релейных выходов Переключающий
• Максимальное напряжение, коммутируемое релейным выходом, В:
  • постоянного тока; 30
  • переменного тока; 125
• Максимальный ток, коммутируемый релейным выходом, А:
  • при резистивной нагрузке 3
  • при индуктивной нагрузке (L/R=7msec) 0.3
• Параметры поддерживаемой microSD карты
• Объем от 16Мб до 16Гб (включительно)
• Формат носителя microSD или microSDHC
• Файловые системы FAT16, FAT32
• Климатические параметры
• Степень защиты оболочки корпуса по ГОСТ 14254-96 IP20
• Степень жесткости требований электромагнитной совместимости не ниже 2-ой
• Диапазон рабочих температур, С +5…+55
• Максимальное значение относительной влажности воздуха (соответствует температуре +40 °С, без конденсации влаги) 93 %
